No.025 LS-DYNAによるタイヤの段差乗り上げ解析

ゴム材料によりモデル化された中実タイヤの段差乗り上げ解析です。
タイヤ外径:100.0 [mm]、幅:20.0 [mm]、段差:15.0 [mm]
解析条件
速度:800.0 [mm/sec] = 2.88 [km/h]
輪荷重:10.0 [kgf] = 98.0 [N](4輪で 40.0 [kgf] )
タイヤ部の強度だけではなく,台車上の荷にかかる衝撃も計測することができます。
なお,本解析事例はサンプルであることをご理解下さい。

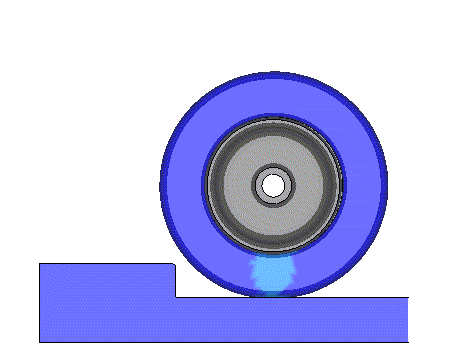

図 1 タイヤの乗り上げ解析 1

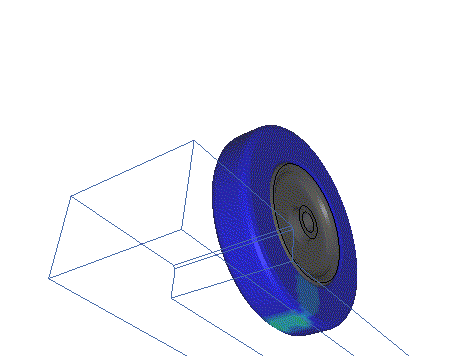

図 2 タイヤの乗り上げ解析 2
