No.134 LS-DYNAによる直交異方性体の引張試験解析

LS-DYNAによる一方向強化材(GFRP)の引張試験解析例です。材料主軸は全体座標系のX軸方向に取り,直交方向であるY軸が最も弱い方向になります。
本解析は,直交異方性弾性体モデル(*MAT_ORTHOTROPIC_ELASTIC)を使用しました。
なお,本事例はサンプルであることをご了承下さい。

一方向強化材の弾性変形

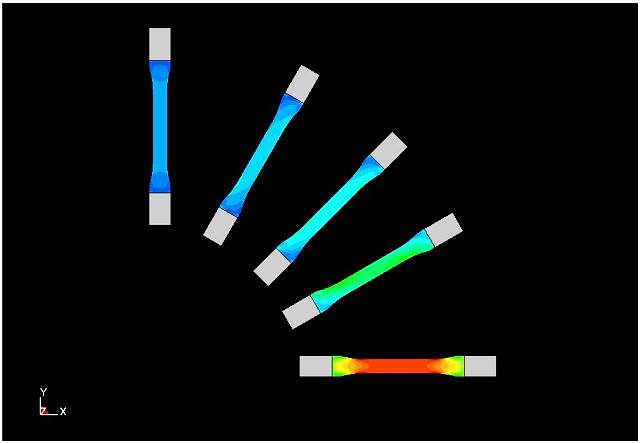

図 1 一方向強化材の引張試験解析

材料主軸はX軸
図 2 一方向強化材の引張試験解析
