No.136 LS-DYNAによる軟鋼棒のねじり試験解析

軟鋼のねじり試験を解析しました。材料力学では弾性域のみの扱いですが、実際にはさらにねじり続けることができます。
この例では、25回転くらいでねじ切れます。
本解析には, 材料データライセンス用のSS400のデータを使用して解析しました。
なお,本事例はサンプルであることをご了承下さい。

ねじり試験 ねじり試験

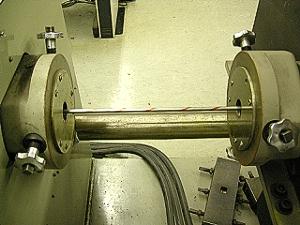

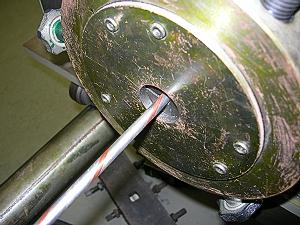

図 1 軟鋼棒のねじり試験

ねじり試験解析
図 2 軟鋼棒のねじり試験解析

ねじり試験解析
図 3 軟鋼棒のねじり試験解析
