No.188 弾丸の貫通衝撃解析 ver.1.0

マッハ2.1で飛翔する弾丸が、鋼板を貫通する挙動を解析しました。
弾丸は大幅に簡易化してありますが貫通挙動の概要はよく模擬できています。
本解析モデルはすべてls-prepost3.1を使用して形状定義、メッシュ作成、解析条件を設定しました。
　なお，本事例はサンプルであることをご了承下さい。

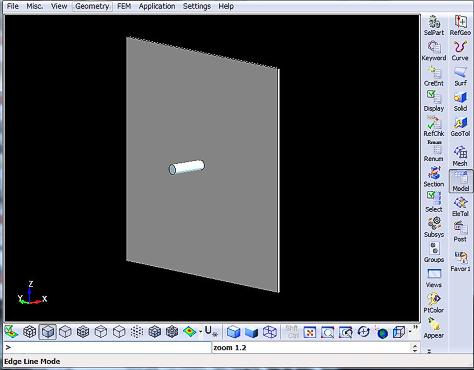

図 1　LS-PrePost 3.1 Window

図 2　貫通挙動

図 3 相当応力分布
