No.252 シート用線ばねのたわみ解析

自動車シートなどに使用される線ばねのたわみ解析をLS-DYNAの静的陰解法を用いて行いました。ばねはビーム要素でモデル化し、中央部に荷重を与えました。
このようなシンプルなばね構造であっても、たわみが少し大きくなるだけでたわみ量−荷重線図は非線形となり、幾何学的非線形性に対応した解析が必要になります。
今回は他に固有値解析も行ったので結果を載せます。
なお,本解析例はサンプルであることをご了承下さい。

sheet spring / ls-dyna
図 1 deformation of sheet spring

sheet spring / ls-dyna
図 2 deformation of sheet spring

eigenvalue analysis of sheet spring / ls-dyna

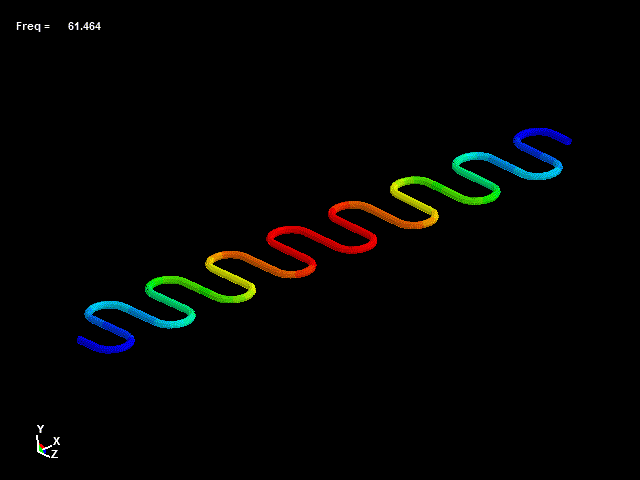

図 3 1st mode

eigenvalue analysis of sheet spring / ls-dyna
図 4 2nd mode

eigenvalue analysis of sheet spring / ls-dyna
図 5 3rd mode

eigenvalue analysis of sheet spring / ls-dyna
図 6 4th mode

eigenvalue analysis of sheet spring / ls-dyna
図 7 5th mode
