No.261 SPH要素でモデル化した圧縮コイルばねの大変位解析

例題254の圧縮コイルばねをSPH要素でモデル化して大変位解析を行いました。
今回の解析例では、コイル同士が接触する際にばねがオーバーラップしてしまう結果となりました。
また本解析におけるSPH要素の計算コストは大きく解析するには非効率だと思います。
なお，本解析例はサンプルであることをご了承下さい。

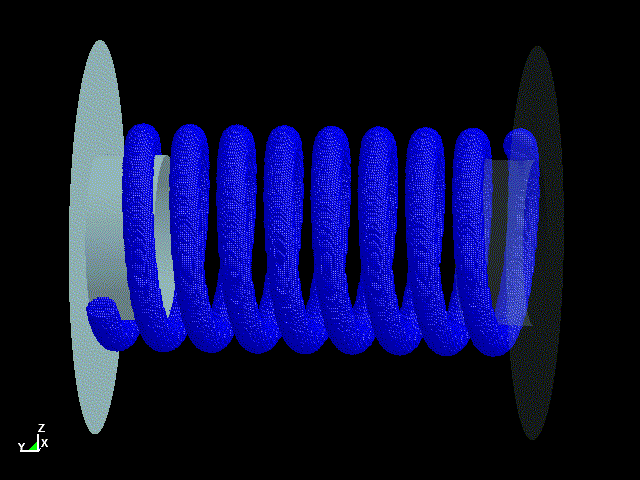

Fig. 1　Compression Spring using SPH Elements

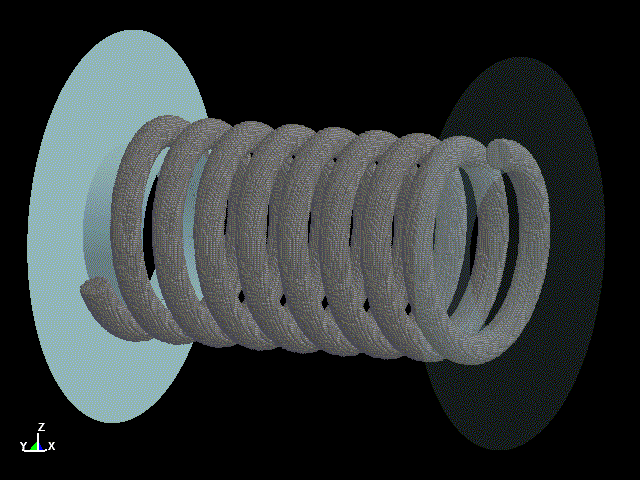

Fig. 2　Compression Spring using SPH Elements

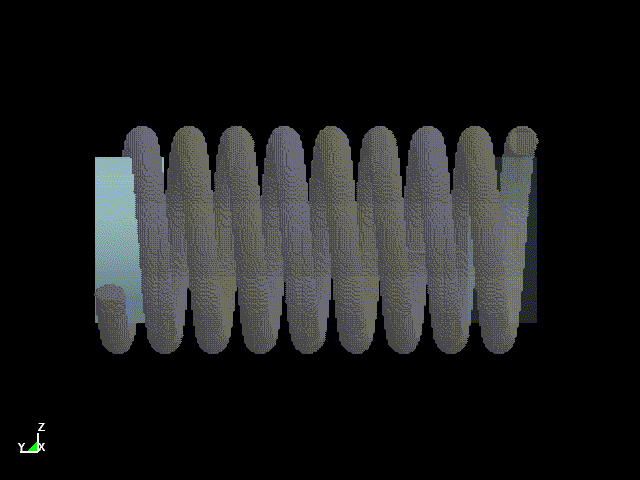

Fig. 3　Compression Spring using SPH Elements
