No.264 片ハット部材の動的曲げ試験解析 1

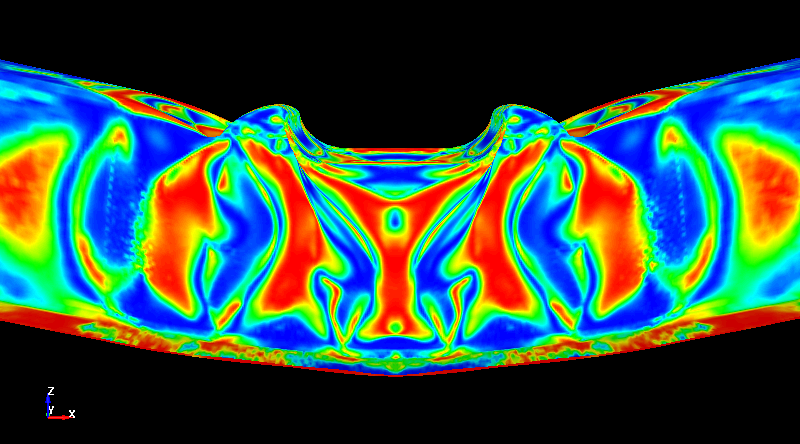

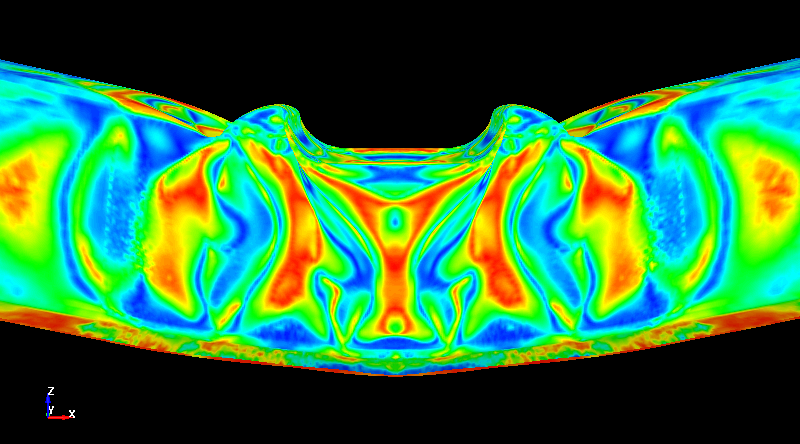

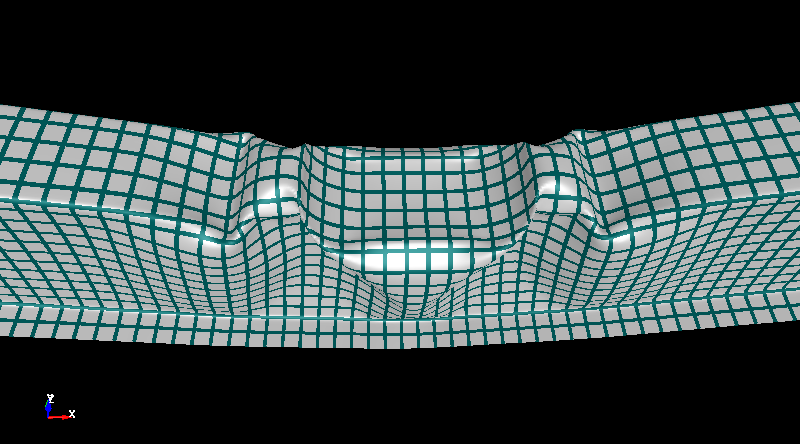

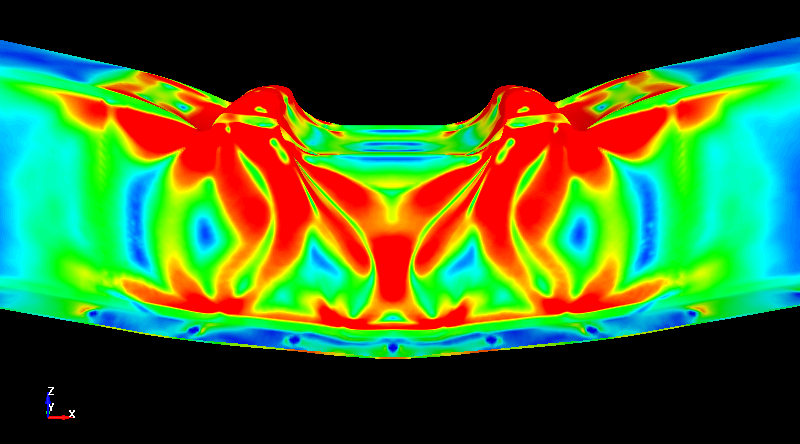

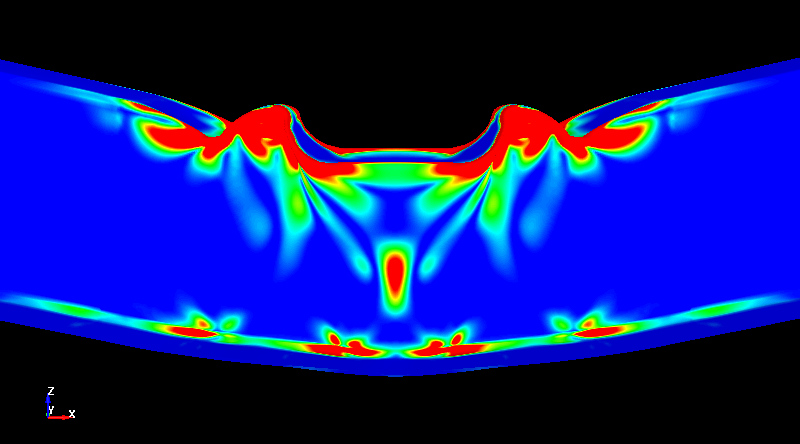

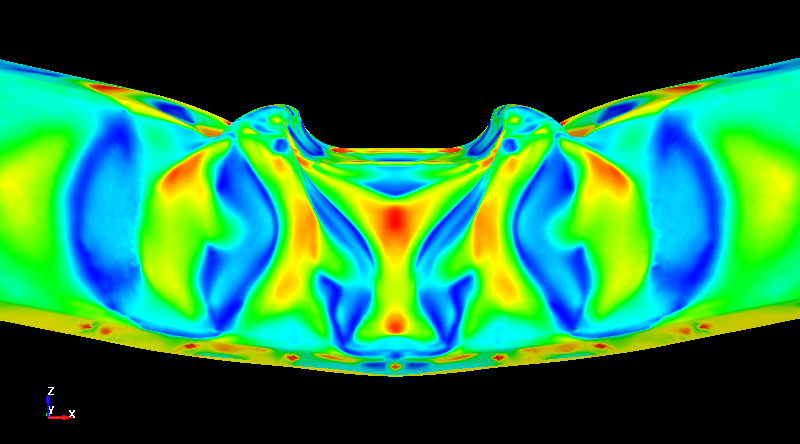

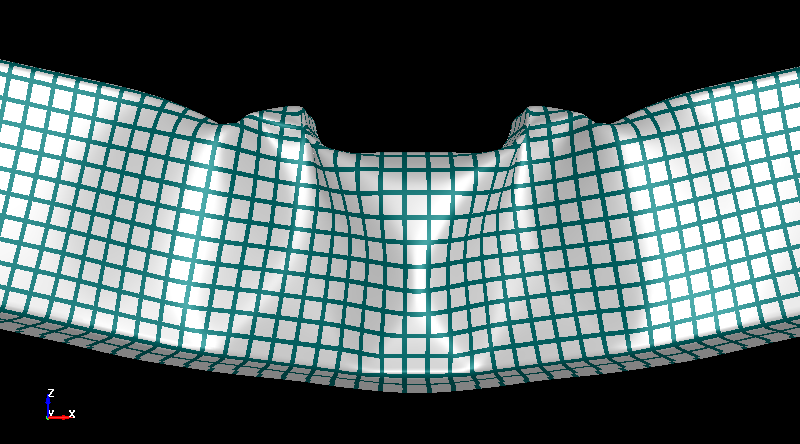

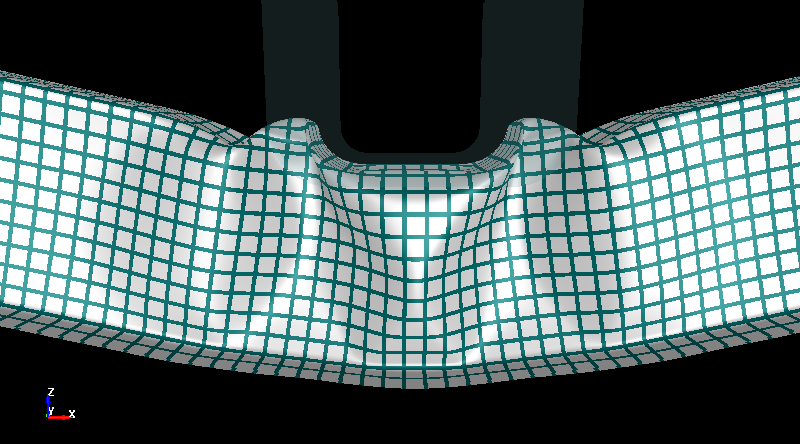

片ハット部材の動的曲げ試験解析を行いました。ハット断面形状はW50-H110 t1.0mmとし、速度4.0m/sでパンチを運動させハットを動的に曲げました。材料は590MPa級ハイテンとし、ひずみ速度依存性を考慮してシミュレーションを行いました。試験で生じたパンチの両端に発生する特徴的な角状の大変形モードを、解析でも再現することができました。このような研究は、自動車の衝突安全性部材構造性能の向上及び車体軽量化のための最適構造を調査検討するために行われました。
参考文献：自動車技術会　技術報告シリーズ36 部材曲げ強度向上のための最適構造研究 p.92
なお，本解析例はサンプルであることをご了承下さい。

June-29-2012 uploaded
January-05-2021 updated

Fig. 1　Dynamic 3pt Bending Test FEA

Fig. 2　Dynamic 3pt Bending Test FEA

Fig. 3　Dynamic 3 point Bending Test Analysis of a Hat Channel with 590MPa High Tensile Strength Steel

Fig. 4　Dynamic 3 point Bending Test Analysis of a Hat Channel with 590MPa High Tensile Strength Steel

Fig. 5　Dynamic 3 point Bending Test Analysis of a Hat Channel with 590MPa High Tensile Strength Steel

Fig. 6　Dynamic 3 point Bending Test Analysis of a Hat Channel with 590MPa High Tensile Strength Steel

Fig. 7　Dynamic 3 point Bending Test Analysis of a Hat Channel with 590MPa High Tensile Strength Steel

Fig. 8　Dynamic 3 point Bending Test Analysis of a Hat Channel with 590MPa High Tensile Strength Steel

Fig. 9　Dynamic 3 point Bending Test Analysis of a Hat Channel with 590MPa High Tensile Strength Steel

Fig. 10　Dynamic 3 point Bending Test Analysis of a Hat Channel with 590MPa High Tensile Strength Steel
