900パート接触解析 Velocity 3

ソリッド要素でモデル化した900パートからなるチップに初速 3m/s を与え接触解析を行いました。玉突き衝突を起こして順次速度が低下していく様子がわかります。また勢いがありすぎてフェンスを超えて飛び出しているチップもあります。

なお,本事例はサンプルであることをご了承下さい。

Feb-08-2013

900 Parts Contact Analysis,FEM,FEA

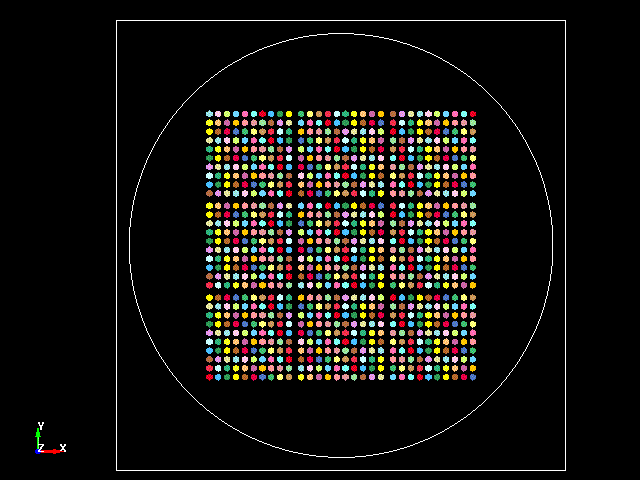

Fig.1 900Parts Contact Analysis / Motion

900 Parts Contact Analysis,FEM,FEA
Fig.2 900Parts Contact Analysis / Motion

900 Parts Contact Analysis,FEM,FEA
Fig.3 900Parts Contact Analysis / Velocity distribution
