水平に置かれたボトルの弾丸貫通衝撃解析

水が充填された500mlのボトル容器を水平に配置して、弾丸で打ち抜いた貫通解析例です。
弾丸はNATO弾で初速720m/sとし、液体はSPH要素で模擬しました。

Keywords:Plastic Bottle, Penetration,SPH Element

Tool : LS-PrePost ver.4.1(Included Geometry and Mesh Generation

なお,本事例はサンプルであることをご了承下さい。

June-17-2013

Bullet Penetrating 500ml Bottle placed horizontally

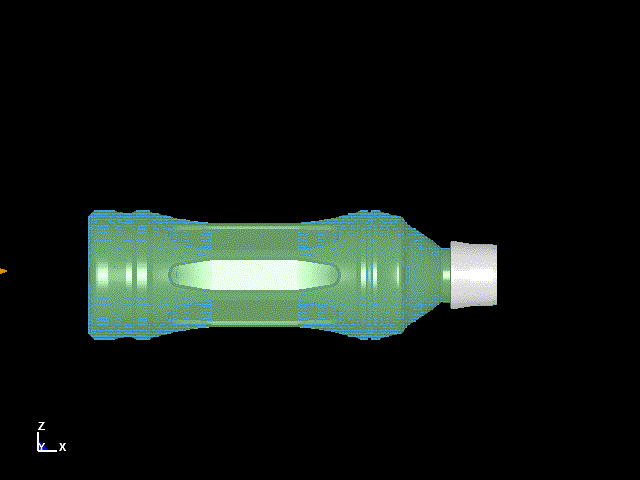

Fig.1 The bullet penetrated 500ml bottle filled with water. / Deformation

Bullet Penetrating 500ml Bottle placed horizontally
Fig.2 The bullet penetrated 500ml bottle filled with water. / Deformation

Bullet Penetrating 500ml Bottle placed horizontally
Fig.3 The bullet penetrated 500ml bottle filled with water. / Stress Wave Propergation
