ICFD / 2D Lid Driven Cavity Flow Re 10000

1辺が長さ1.0の正方形キャビティ内の上端部に右向きの速度 1.0 の流れを与え、キャビティ内に生じる渦をICFDにより解析した例です。キャビティの辺の長さを代表長さとした場合のReynolds number は 10000 です。Re1000とは異なり右下と左下に弱い渦が2つずつ生成しモデル内に中央と左上の2つを加えて合計6つの渦が現れました。

Keywords:ICFD, 2D Lid Driven Cavity Flow, Re 10000, Six Vortex

なお,本事例はサンプルであることをご了承下さい。

July-19-2013

 2d lid driven cavity flow / Re 10000

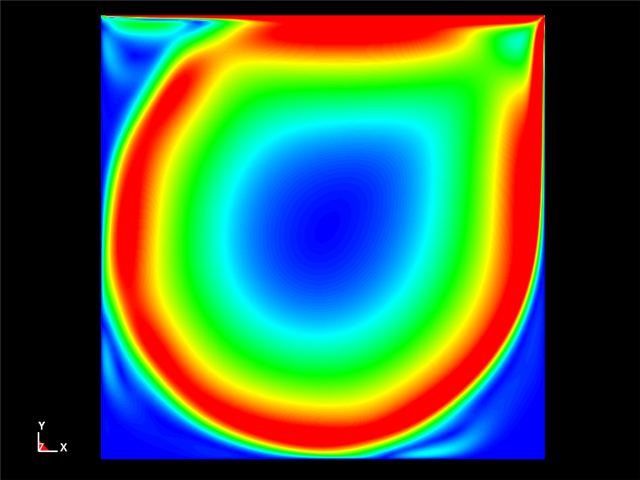

Fig.1 ICFD / Velocity

 2d lid driven cavity flow / Re 10000

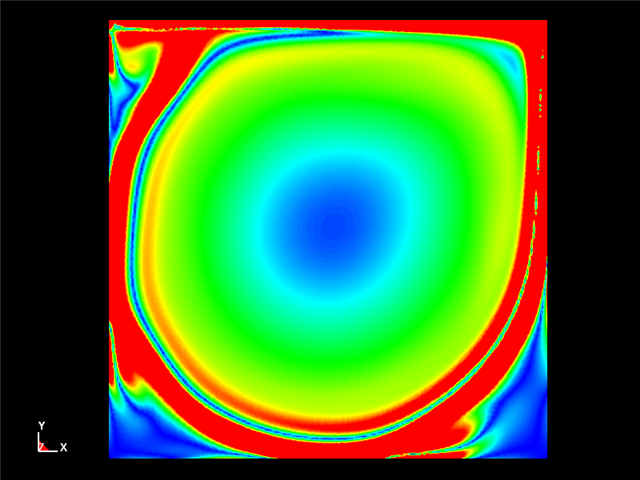

Fig.2 ICFD / Velocity

 2d lid driven cavity flow / Re 10000

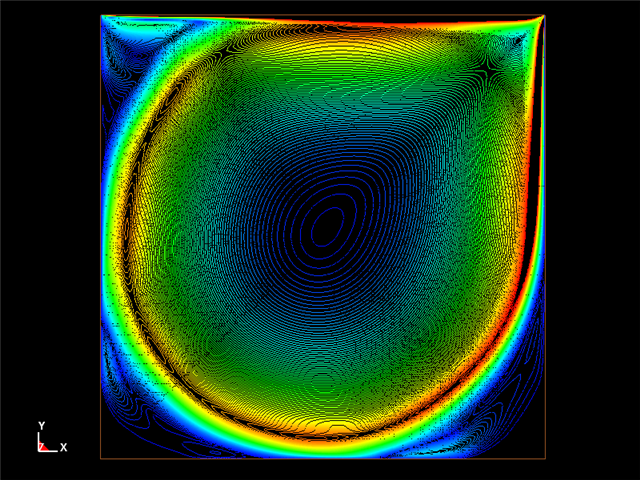

Fig.3 ICFD / Vorticity
