ドアトリムの熱応力解析

例題389のモデルを流用して、ドアトリムを20℃から100℃まで加熱し、再度20℃まで冷却した場合の変形を解析しました。温度分布は非定常熱伝導解析を、変形や応力は静的陰解法を用いて連成解析を行っています。スイッチベースとメイン基材との部品合わせ部のスキや、トリム上部のうねり変形、熱応力の発生が確認でき、締結位置や固定位置等の設計検討に活用できます。

Keywords: Door Trim, Coupled Structure Thermal Analysis, Static Implicit Solver, Un-Steady-State Heat Transfer Analysis

Tool: Hyper Mesh v.11, LS-PrePost ver.4.1Beta

なお,本事例はサンプルであることをご了承下さい。

September-27-2013

 Door Panel Thermal Stress Analysis
Fig.1 Deformation ( disp factor 10)

 Door Panel Thermal Stress Analysis

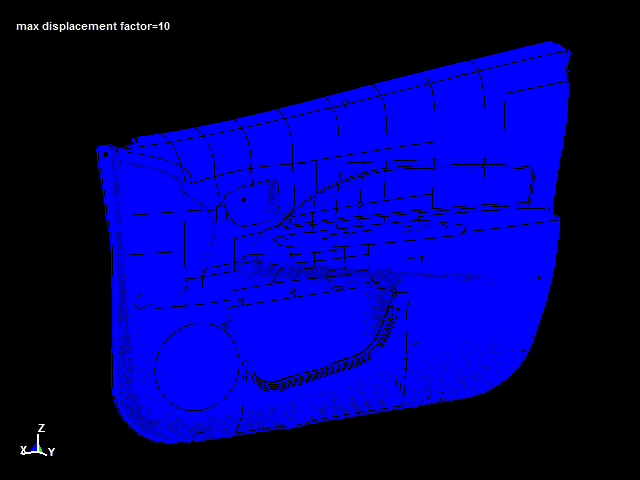

Fig.2 Effective Strain ( disp factor 10)

 Door Panel Thermal Stress Analysis

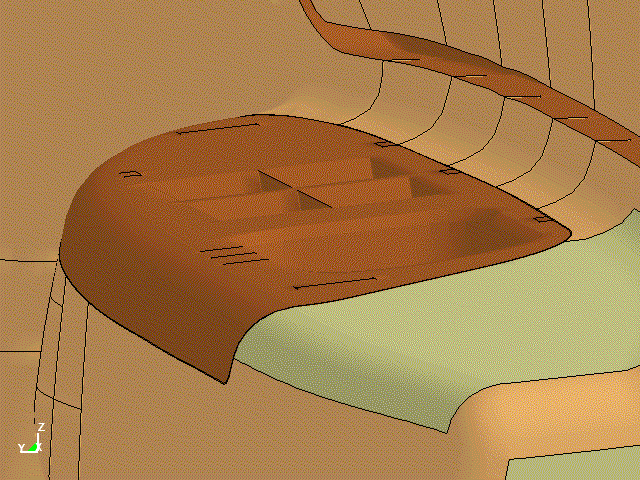

Fig.3 Deformation ( disp factor 1)

 Door Panel Thermal Stress Analysis

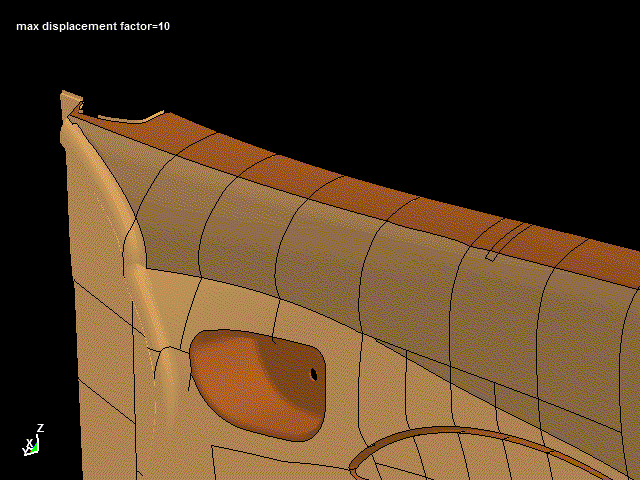

Fig.4 Deformation ( disp factor 10)

 Door Panel Thermal Stress Analysis

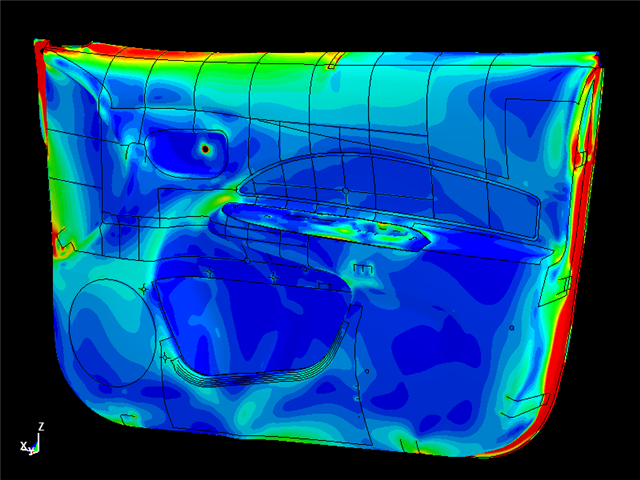

Fig.5 Strain ( disp factor 10)

 Door Panel Thermal Stress Analysis

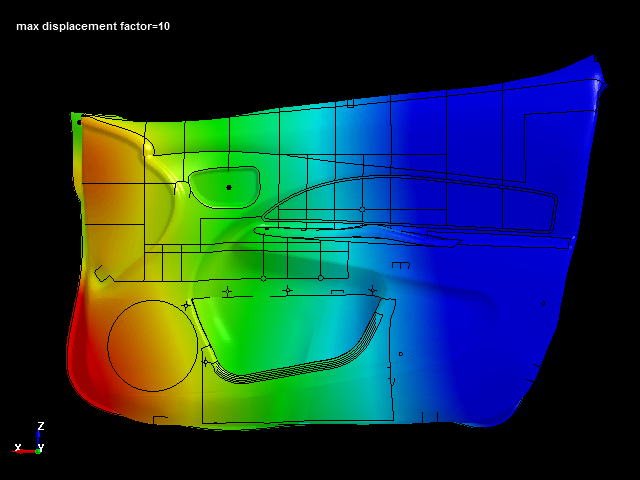

Fig.6 X-Displacement ( disp factor 10)

 Door Panel Thermal Stress Analysis
Fig.7 Y-Displacement ( disp factor 10)

 Door Panel Thermal Stress Analysis
Fig.8 Z-Displacement ( disp factor 10)
