爆薬のカードギャップ試験解析

ALEの軸対称モデルを用いて爆薬のカードギャップ試験解析を行いました。左のモデルは中心部に20mmのプラスチック板を、右は10mmの板を挟んだモデルです。20mmのモデルは殉爆せず、一方10mmのモデルは下部の爆薬が殉爆していることが確認できます。

Keywords: ALE, Axisymmetric model, Card Gap Test, High Explosive, EOS_IGNITION_AND_GROWTH

Tool: Hyper Mesh v.11, LS-PrePost ver.4.1Beta

なお,本事例はサンプルであることをご了承下さい。

September-28-2013

 ALE Card Gap Test for High Explosives

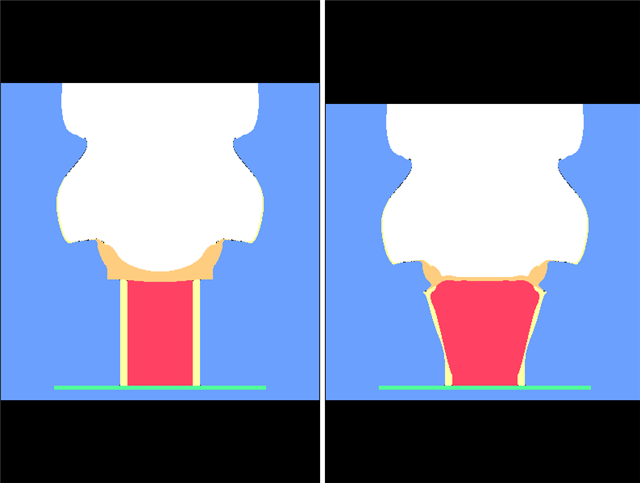

Fig.1 Card Gap Test / Left is t20mm, Right t10mm

 ALE Card Gap Test for High Explosives

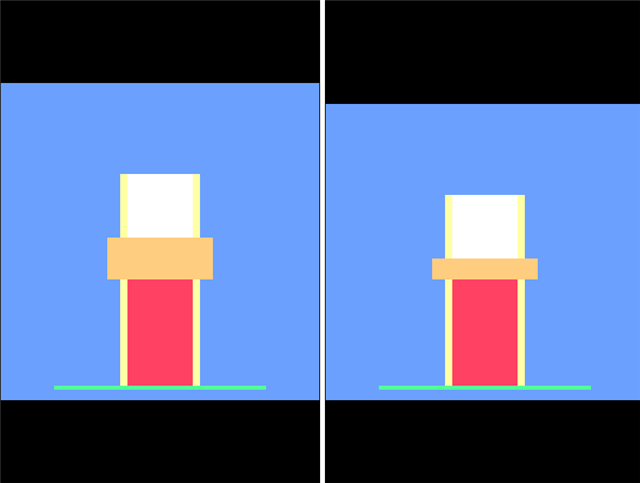

Fig.2 Card Gap Test

 ALE Card Gap Test for High Explosives

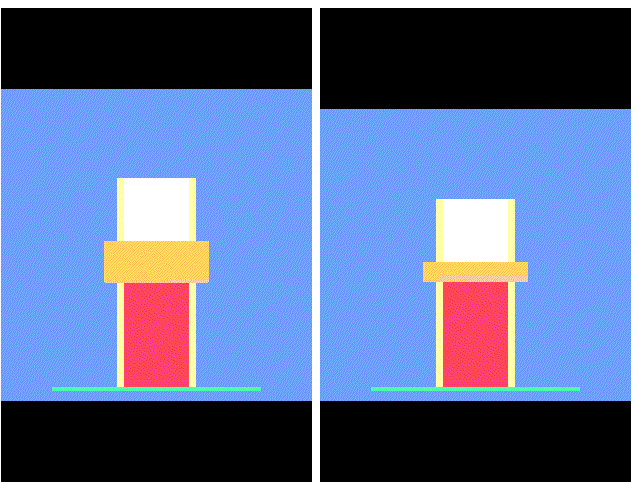

Fig.3 Card Gap Test

 ALE Card Gap Test for High Explosives

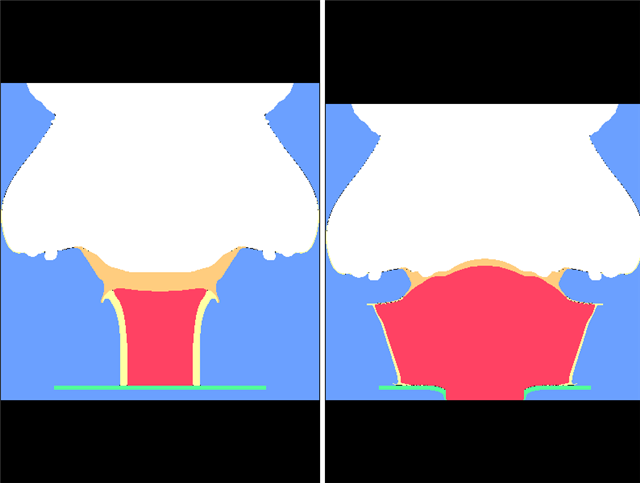

Fig.4 Card Gap Test
