No.437 Stress distribution analysis of C-shape ring being subjected to compressive load (fine mesh)

光弾性実験の教科書を参考にしてLS-DYNAで非線形陰解法静解析を行い圧縮荷重下におけるC型リングに作用する応力分布を求めました。
要素数は約100万要素で、3次元ソリッド要素でモデル化してあります。SMP版LS-DYNA 1CPUによる計算でインコアにおさめるためのメモリは55GB必要でした。このときの計算時間は2時間26分かかりました。

参考文献 : 益田 義治:入門 光弾性実験,日刊工業新聞社 昭和45年4月20日初版, p.100 図8.4

Keywords: Stress distribution, Static-Implicit LS-DYNA, Direct solver 5, Number of Elements : 1,062,480 Elements, CPU Time : 2hours 26 minutes

Tool: Hyper Mesh v.13, LS-PrePost ver.4.3, LS-DYNA SMP Double Precision Win64 Revision.104280

なお,本事例はサンプルであることをご了承下さい。

Jan-13-2016

 Stress Distribution

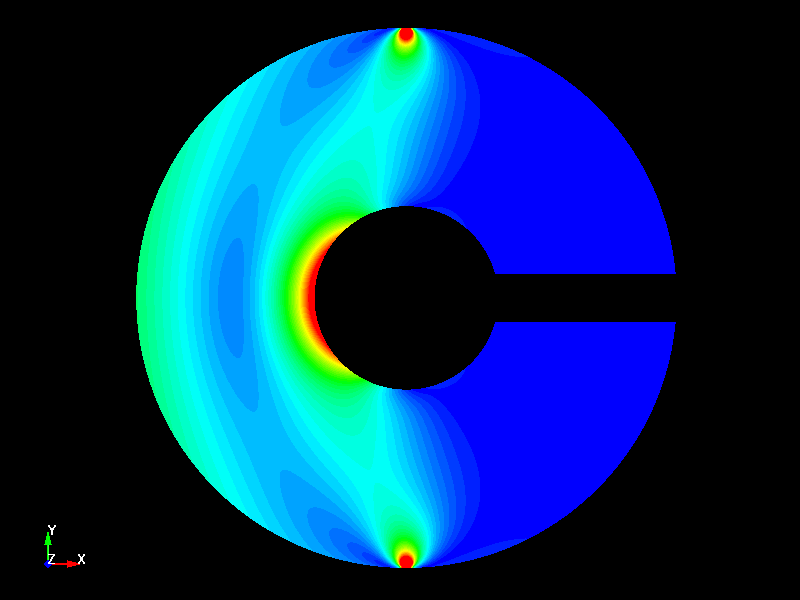

Fig.1 Effective Stress distribution

 Stress Distribution

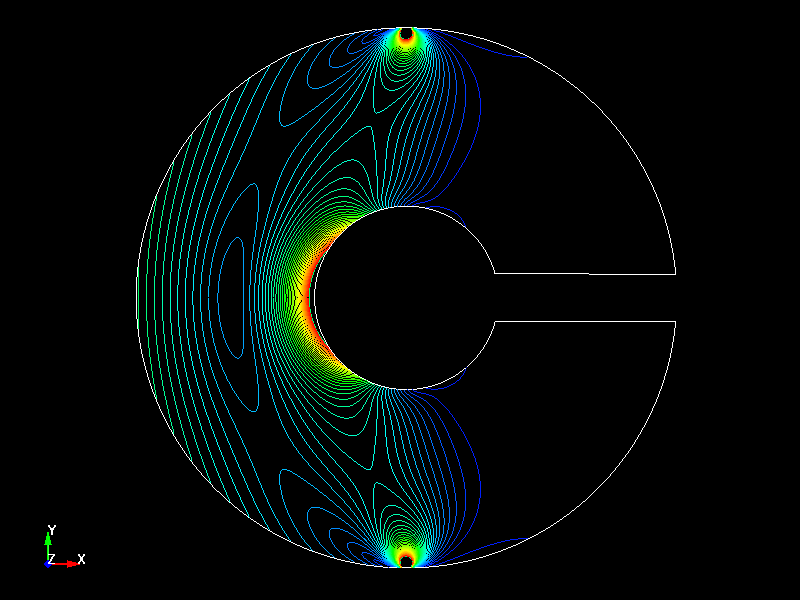

Fig.2 Effective Stress distribution

 Stress Distribution

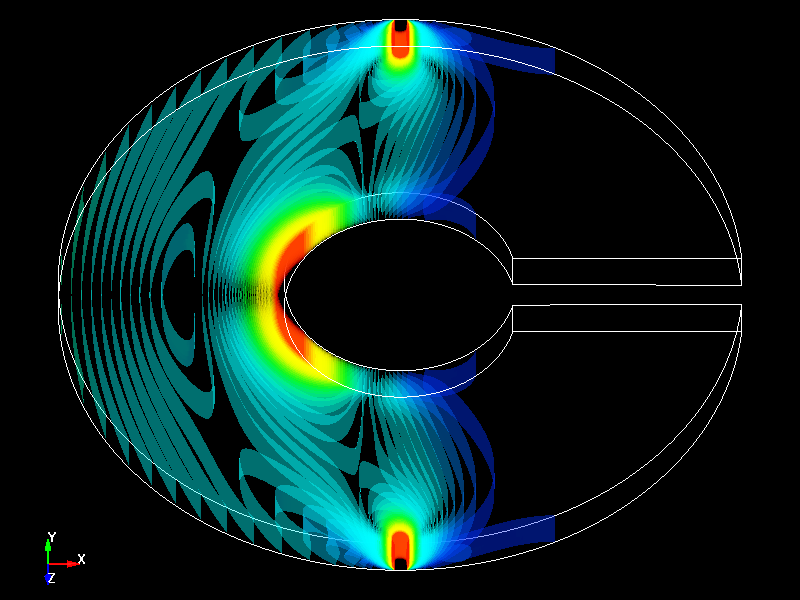

Fig.3 Effective Stress distribution

 Stress Distribution

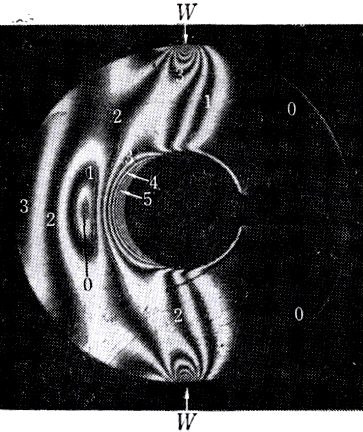

Fig.4 Photoelasticity picture
