No.453 Analysis of powder blending inside fluid bed based on the coupling analysis method with use of DES+ALE+Lagrange elements (Long Version)

例題 No.432の問題について、エアーを4回連続噴射して撹拌した解析を行った事例です。
粉体は、DES 要素を用いてモデル化し、空気は、ALE 要素を用いてモデル化し、容器は Shell 要素を用いてモデル化してあります。3つの要素は互いに相互作用を連成解析しています。

貯槽底部からエアーを噴出させ粉体を撹拌混合するエアーブレンダ―を題材にしています。
興味のある方は下記に示した参考動画をご覧ください。

Reference movie:株式会社アコー製品案内 ブレンダ―(ACO BLENDER)

Keywords: DES - ALE - Shell Coupling analysis, Air blow, DES particles

Tool: Hyper Mesh v.13, LS-PrePost ver.4.3, LS-DYNA SMP Single Precision Win64 R810

なお,本事例はサンプルであることをご了承下さい。

November-11-2016

 Mixing behavior

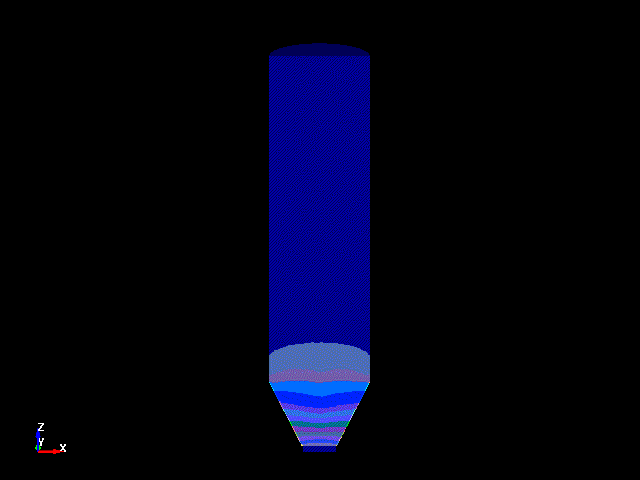

Fig.1 Particle behavior in spouted bed (Long Version)

 Mixing behavior
Fig.2 Particle behavior in spouted bed (Long Version)

 Mixing behavior

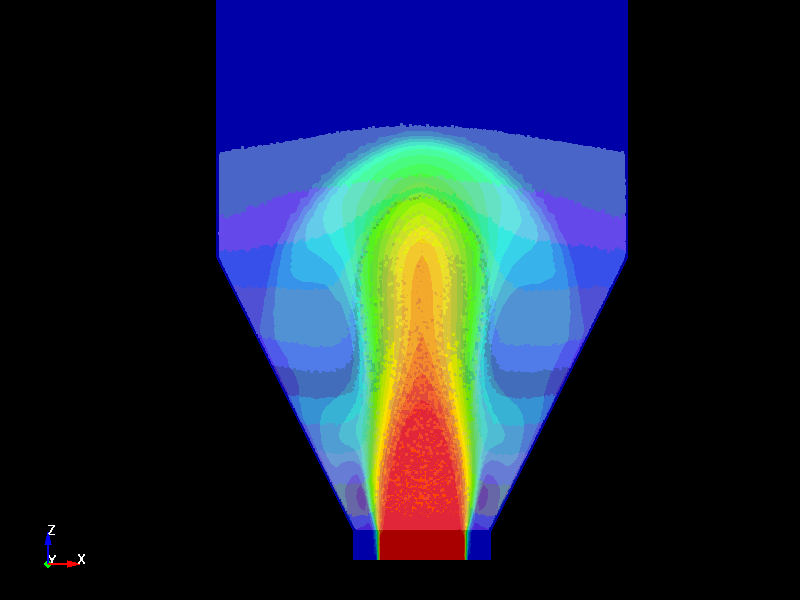

Fig.3 Particle behavior in spouted bed (ALE Velocity distribution)

 Mixing behavior

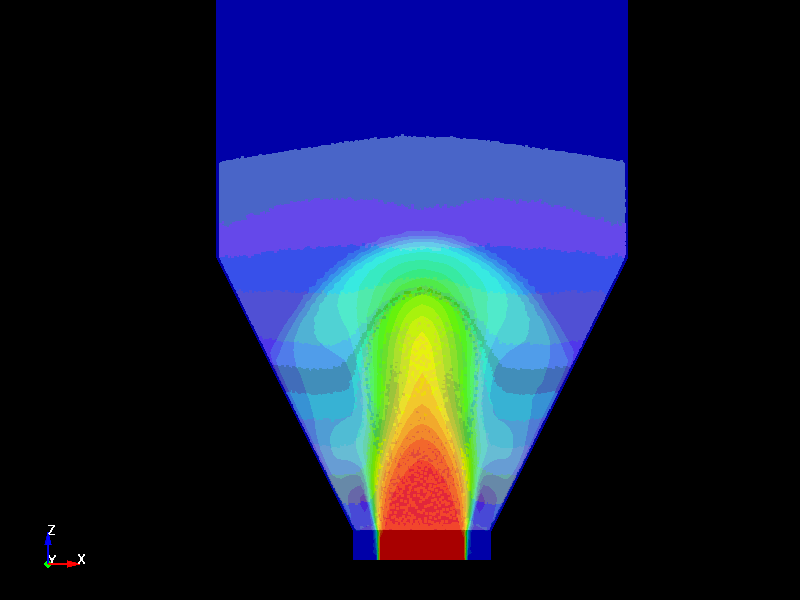

Fig.4 Particle behavior in spouted bed (ALE Velocity distribution)

 Mixing behavior
Fig.5 Particle behavior in spouted bed (ALE Velocity distribution)

 Mixing behavior
Fig.6 Particle behavior in spouted bed (ALE Velocity distribution)

 Mixing behavior
Fig.7 Particle behavior in spouted bed (ALE Velocity distribution)
