No.002 LS-DYNAによる転落防止ネットの解析

セーフティーネットの緩衝効果の解析例です。
最初のステップとして,落下物を剛体球としてテストしました。
テスト解析にパスした後,落下物を LS-DYNA に内蔵されている GEBOD ダミーで置き換えました。
GEBOD Dummy は米国ライト・パターソン空軍基地( Wright-Patterson Air Force Base USA)などで実施された研究をベースに構築されたダミーモデルです。
なお,本解析事例はサンプルであることをご理解下さい。


図1 剛体球によるテスト解析

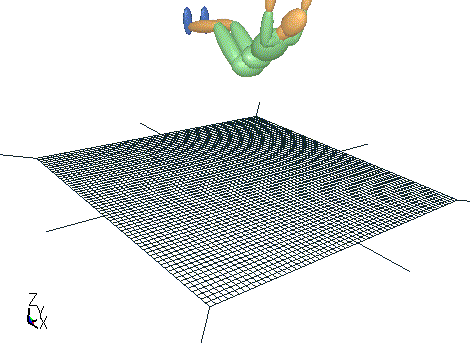

図2 GEBODによる落下解析1


図3 GEBODによる落下解析2
