No.195 TalorBar Impact Simulation ver.1.0 3D Hexa

JohnsonCook Model の原著論文にあるTalorBar Impact 問題をLS-DYNAの代表的な要素で解析した例です。
ここでは3D Hexa 要素で解析した結果を掲載します。
なお,本事例はサンプルであることをご了承下さい。

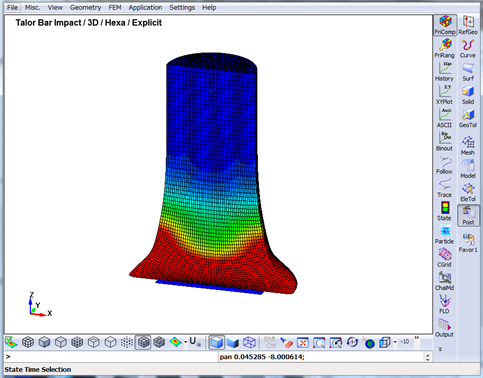

ls-prepost 3.1 window
図 1 LS-PrePost 3.1 Window hexa

effective plastic strain
図 2 Effective Plastic Strain
