No.197 TalorBar Impact Simulation ver.3.0 3D Moving ALE

JohnsonCook Model の原著論文にあるTalorBar Impact 問題をLS-DYNAの代表的な要素で解析した例です。
ここでは3D ALE 要素をMoving機能を利用して解析した結果を掲載します。
なお,本事例はサンプルであることをご了承下さい。

moving ALE

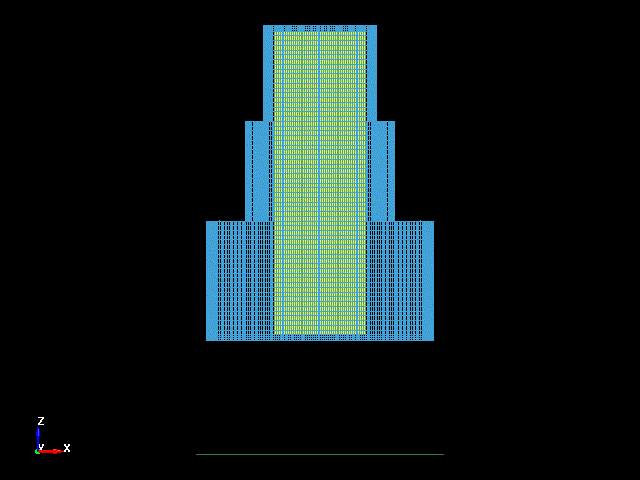

図 1 Moving ALEによる解析

moving ALE / Plastic Strain
図 2 Effective Plastic Strain
