No.304 ALEを用いたソニックブームの解析 Low level pass

ALE要素で空気領域と水領域をモデル化し、航空機が超低空を超音速で飛行した場合のソニックブーム挙動を解析しました。
航空機の速度は マッハ1.17, 水領域は静水圧を考慮してあります。
静水圧は大きいのでソニックブームは水面から水中へはクリアに入射できないようです。

Keywords: ALE Malti-Material, Fluid - Structure Coupling, Hydrostatic pressure was considered(fluid puressure and depth), Mach 1.17, Sonic boom, Low level pass

Tool: Hyper Mesh v.13, LS-PrePost ver.4.3, LS-DYNA SMP Single Precision Win64 Revision.104280, 4cpu smp calculation, cpu time : 4hours

なお，本事例はサンプルであることをご了承下さい。

Jan-31-2013
Jan-27-2016 updated

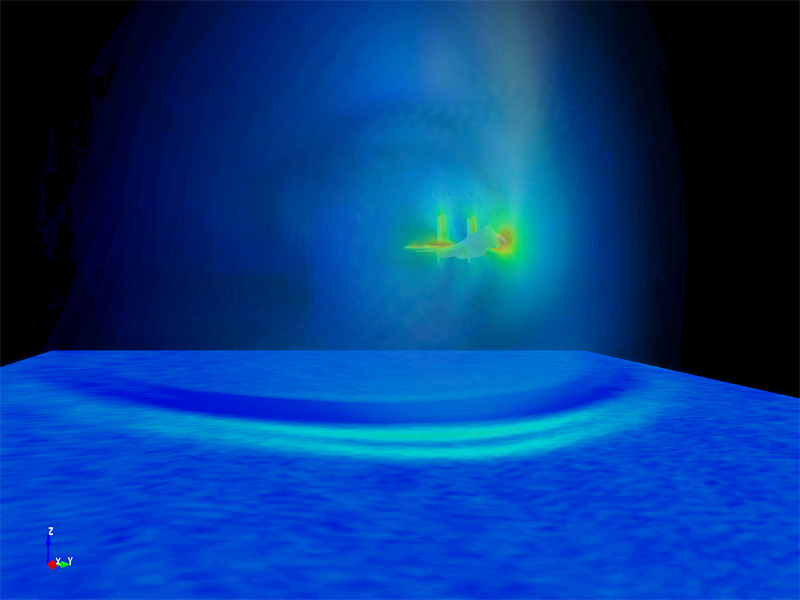

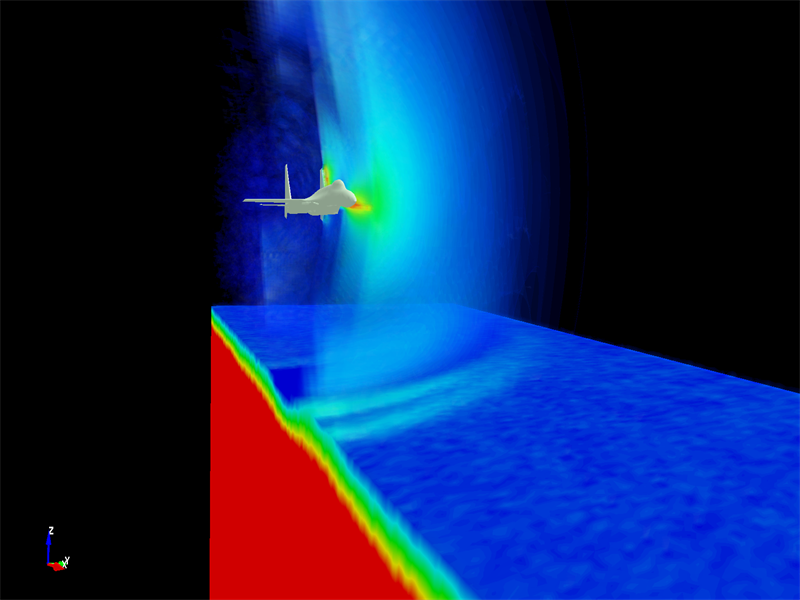

Fig.1 Sonic Boom Analysis using ALE Elements / Low level pass (pressure distribution)

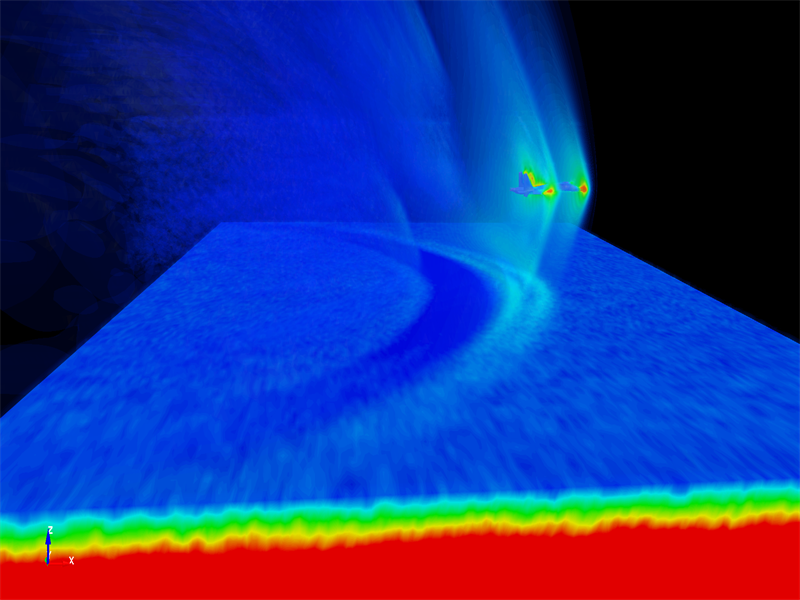

Fig.2 Sonic Boom Analysis using ALE Elements / Low level pass (pressure distribution)

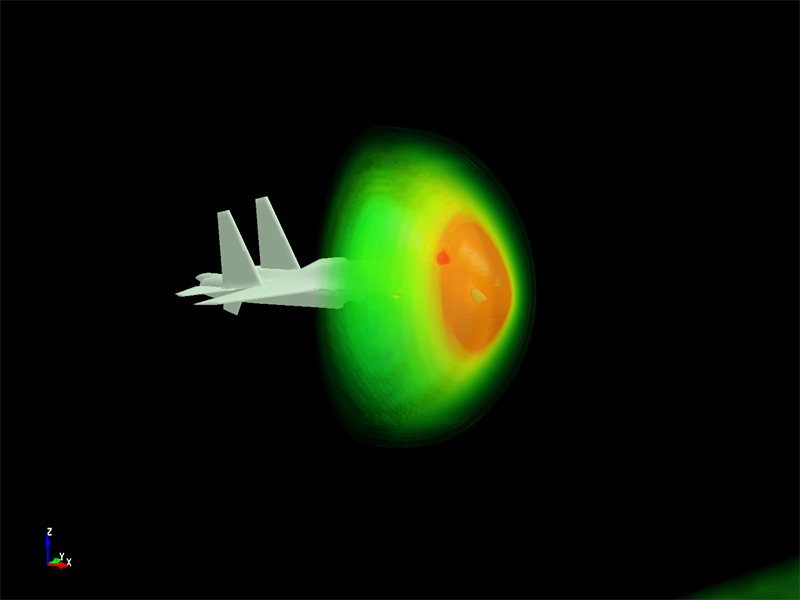

Fig.3 Sonic Boom

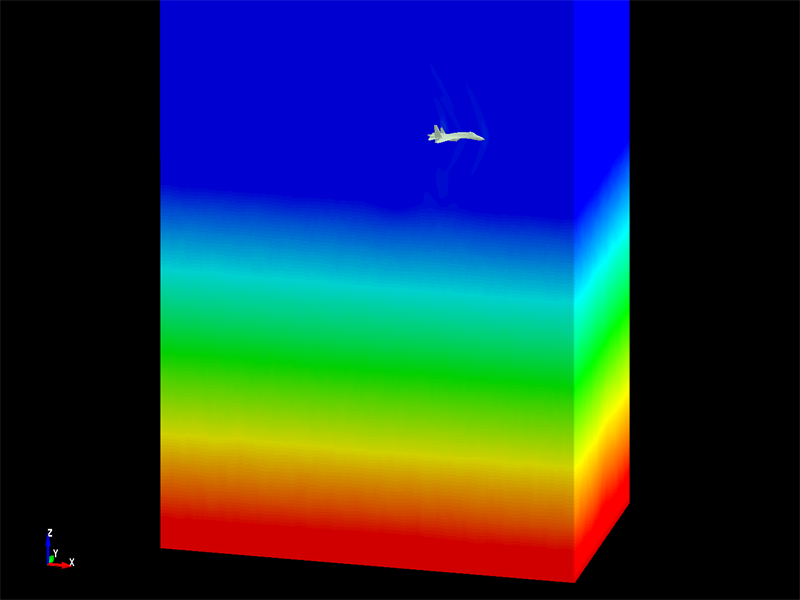

Fig.4 Hydrostatic pressure was considered (fluid pressure and depth)

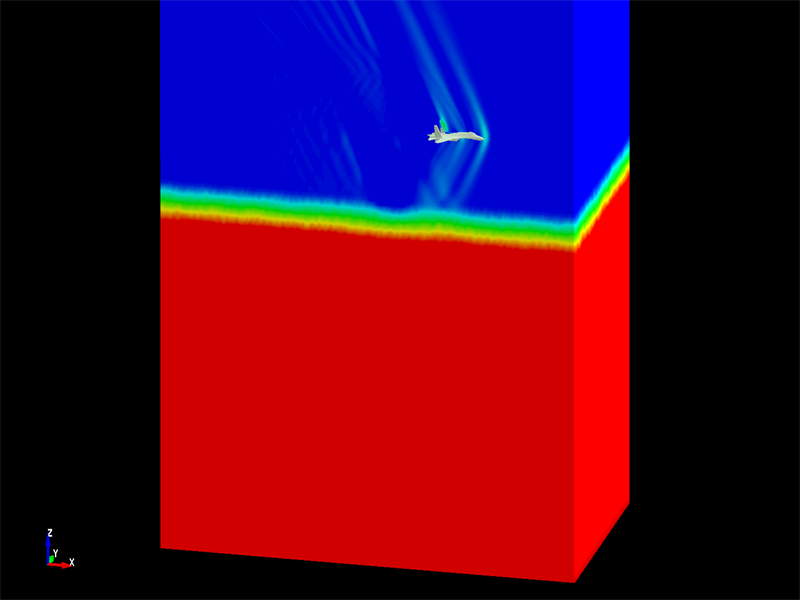

Fig.5 Sonic Boom pressure and Hydrostatic pressure

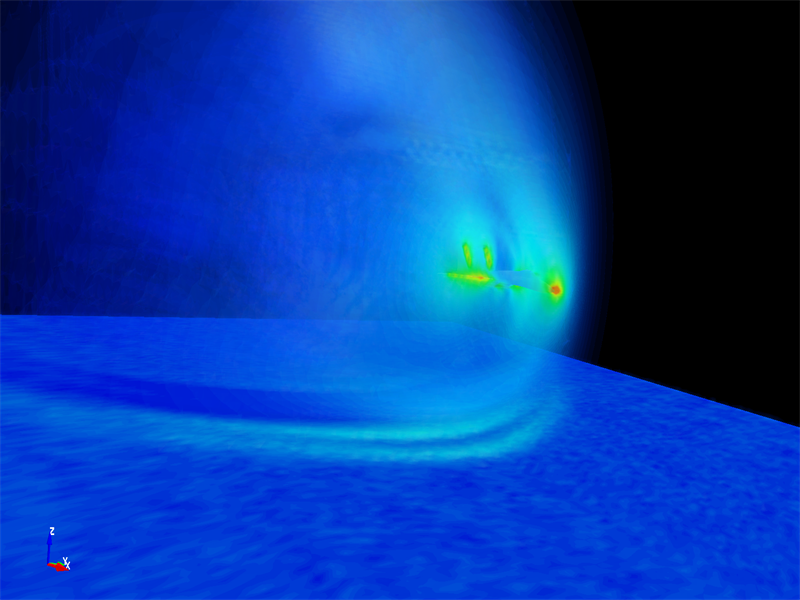

Fig.6 Low Level Pass

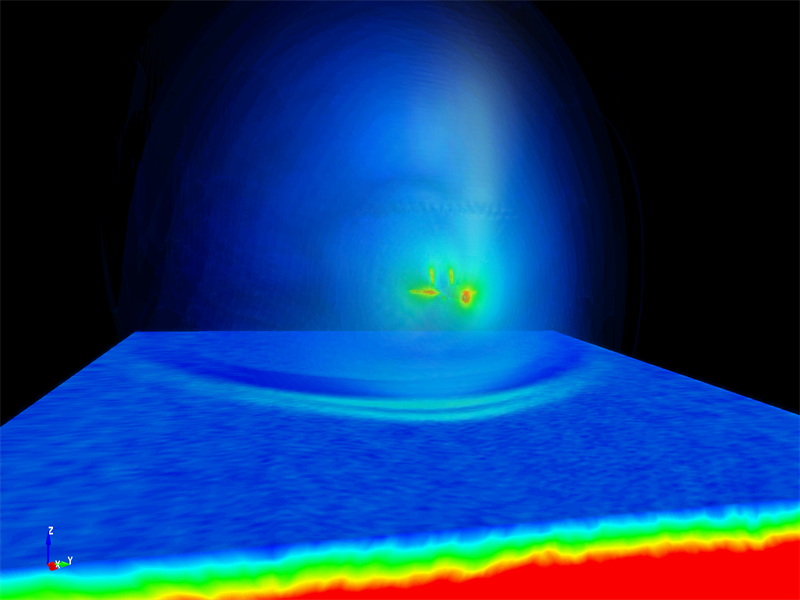

Fig.7 Sonic boom and low pass

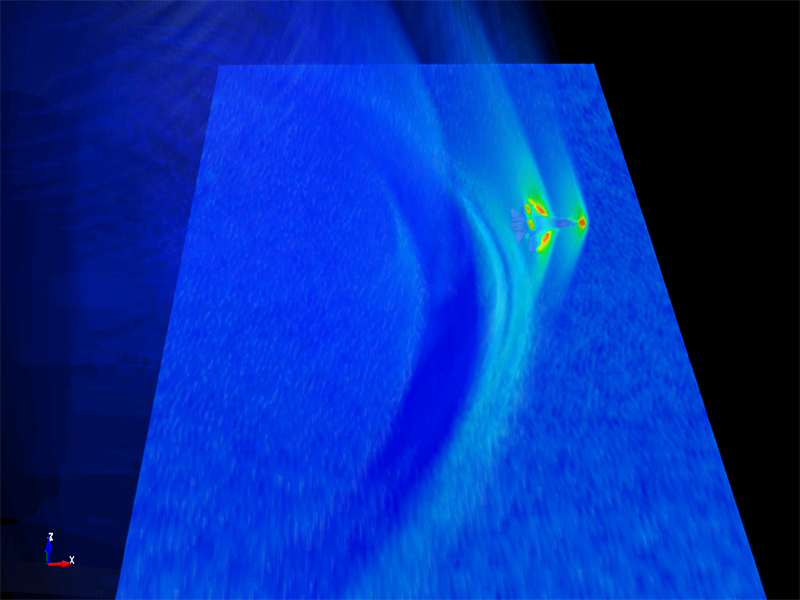

Fig.8 Sonic Boom

Fig.9 Sonic Boom

Fig.10 Sonic boom and Low pass

Fig.11 Sonic boom and Low pass
