No.328 Linear Static Implicit / 円孔を有する中実丸棒の応力集中解析

円孔を有する中実丸棒の軸方向に引張荷重を与えた場合の応力集中問題を解析しました。Mesh Size依存性を評価するために3種類のMeshSizeでも解析を行いました。 解析は線形静解析で陰解法を用いています。要素数を抑えるために4分の1モデルとしています。最も詳細なモデルは80万要素となりメモリを節約するためにIterative Solverを使用しました。Solid要素のみからなる単純な問題では、Iterative Solverが有効に使えます。シェルだとパフォーマンスが悪くなります。 Reference : 坂根政男編,「Marc有限要素法解析入門」p.69-85

Keywords:Linear Static Problem, Stress Concentration, Iterative Solver

なお,本事例はサンプルであることをご了承下さい。

March-15-2013

Linear Static Analysis of Stress Concentration Problem

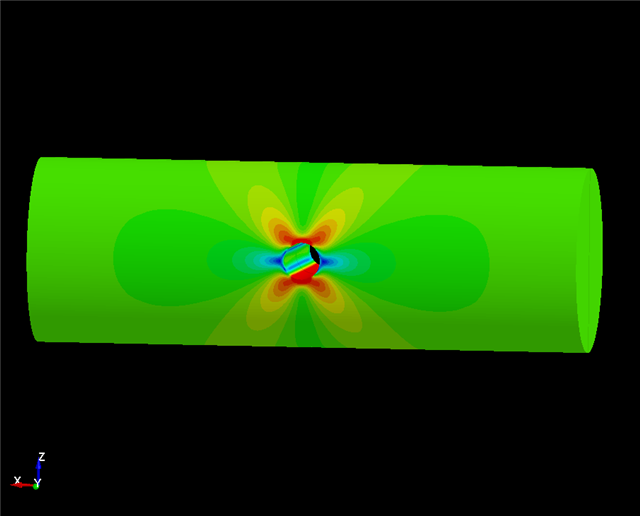

Fig.1 Linear Static / Stress Concentration Analysis

Linear Static Analysis of Stress Concentration Problem

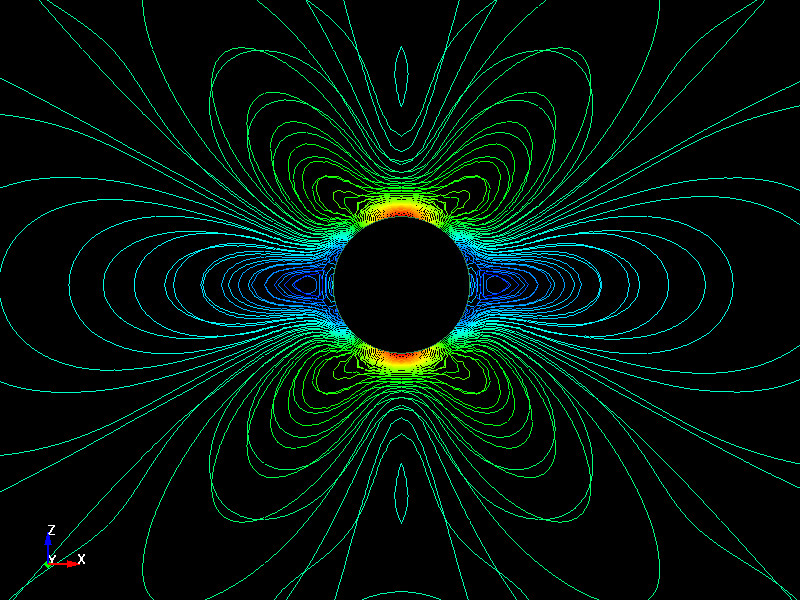

Fig.2 Linear Static / Stress Concentration Analysis

Linear Static Analysis of Stress Concentration Problem

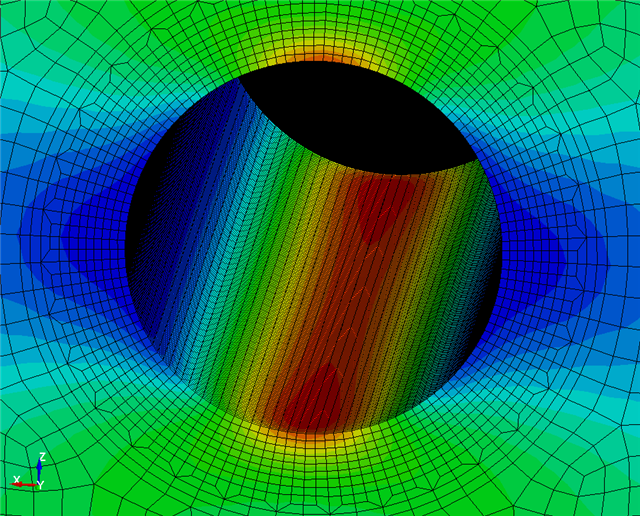

Fig.3 Linear Static / Stress Concentration Analysis

Linear Static Analysis of Stress Concentration Problem
Fig.4 Linear Static / Stress Concentration Analysis

Linear Static Analysis of Stress Concentration Problem
Fig.5 Linear Static / Stress Concentration Analysis

Linear Static Analysis of Stress Concentration Problem
Fig.6 Linear Static / Stress Concentration Analysis

Linear Static Analysis of Stress Concentration Problem
Fig.7 Linear Static / Stress Concentration Analysis / Mesh Size Dependency A

Linear Static Analysis of Stress Concentration Problem
Fig.8 Linear Static / Stress Concentration Analysis / Mesh Size Dependency B

Linear Static Analysis of Stress Concentration Problem
Fig.9 Linear Static / Stress Concentration Analysis / Mesh Size Dependency C

Linear Static Analysis of Stress Concentration Problem
Fig.10 Linear Static / Stress Concentration Analysis / Mesh Size Dependency C / Section Plane
