運動中の液滴に衝撃波が入射した際の液滴の拡散挙動解析

LS-DYNAのSPH, ALE連成解析機能を用いて、運動中の液滴に衝撃波が入射した際の液滴の拡散挙動を解析しました。空間中を伝播する衝撃波は液滴に入射し、液滴内を衝撃波が伝播した後、液滴は飛翔方向とは反対方向へ吹き飛ばされる挙動が得られました。なお液体の相変化は考慮していません。

Keywords: Coupled SPH ALE Analysis, Droplet is modeled by SPH Elements, Space is modeled by ALE, Propagating shockwave toward a droplet

Tool: Hyperworks v11, LS-PrePost ver.4.2Alpha

なお，本事例はサンプルであることをご了承下さい。

June-09-2014

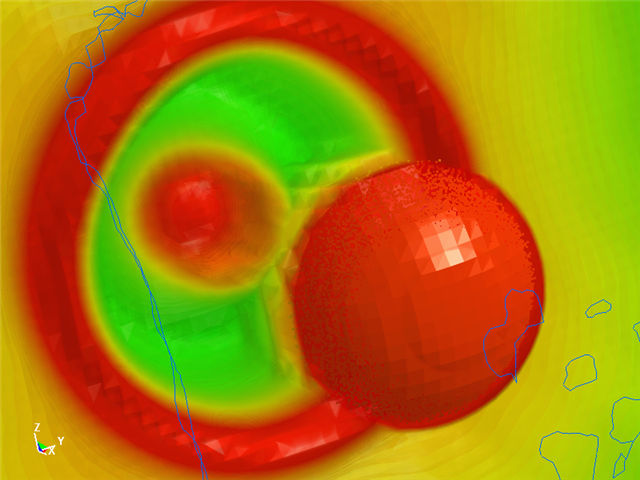

Fig.1 Propagating shockwave toward a droplet

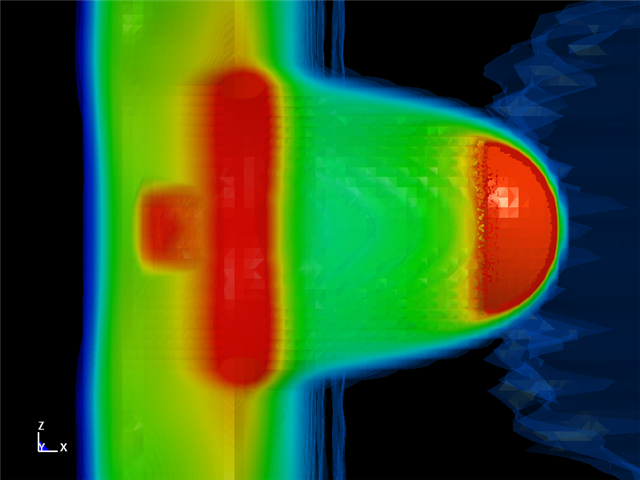

Fig.2 Propagating shockwave toward a droplet

Fig.3 Propagating shockwave toward a droplet
