No.407 Numerical resonance experiment with use of DES elements (999Hz)

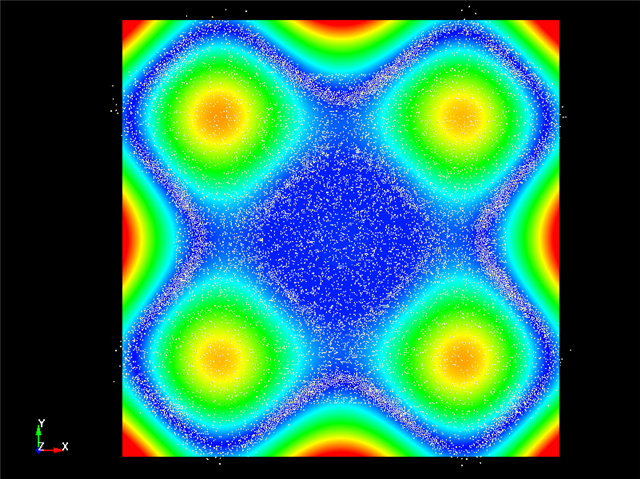

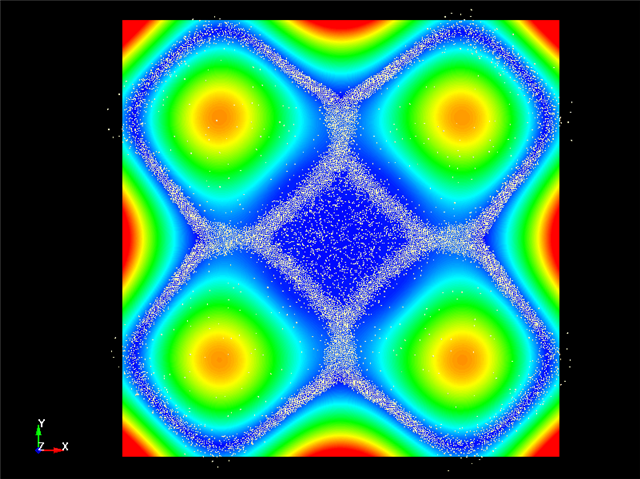

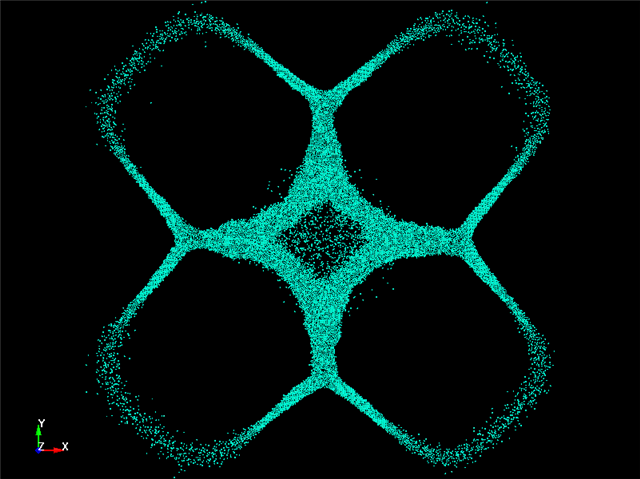

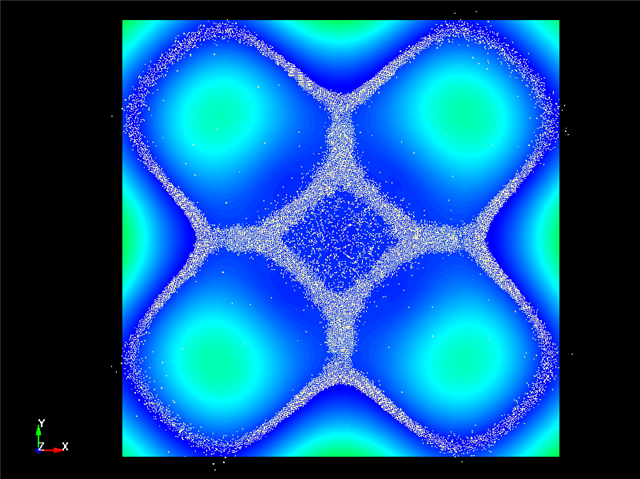

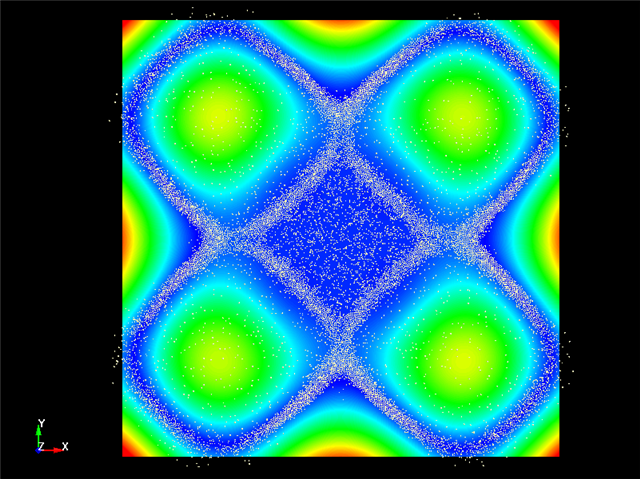

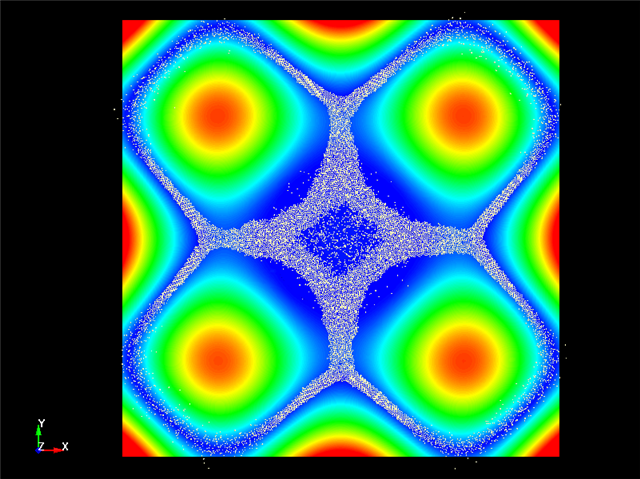

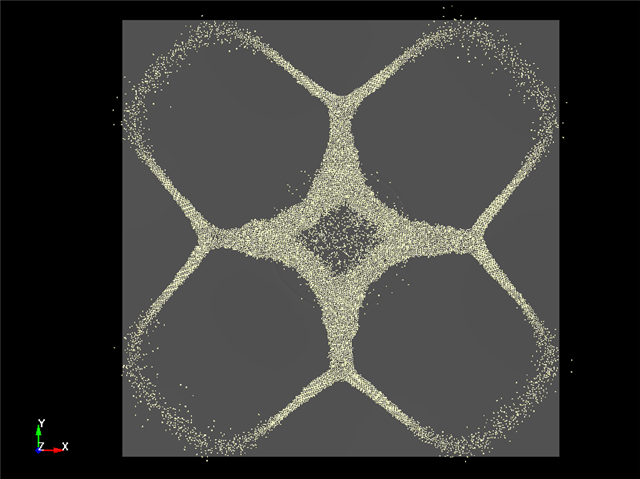

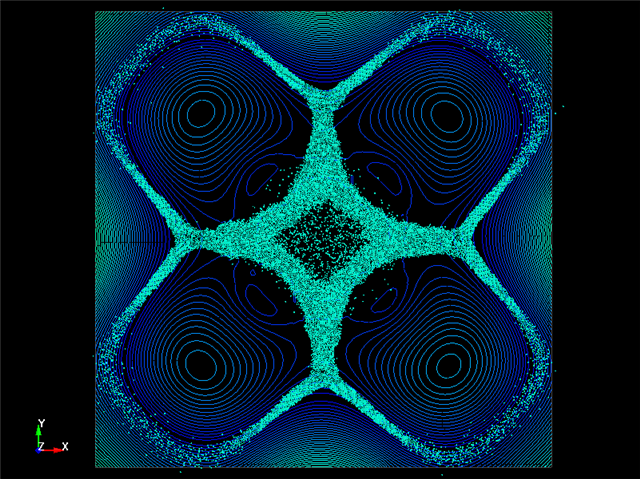

鉄板の上にDES要素でモデル化した砂粒を置いて、板中央下部より高さ方向に999Hzの振動を加えて、鉄板を共振させる数値実験を行いました。周波数は事前に固有値解析で求めてあります。振動を加え続けると節のところに粒子が集まって鉄板の共鳴モードが可視化されます。

Keywords: DES: Discrete Element Sphere, DEFINE_DE_TO_SURFACE_COUPLING, Steel Plate, Eigenvalue Analysis, Resonance frequency : 998.9Hz, Gravity Load

Tool: Hyperworks v13, LS-PrePost ver.4.2, LS-DYNA MPP R.800

なお,本事例はサンプルであることをご了承下さい。

May-16-2015

 Resonance Experiment

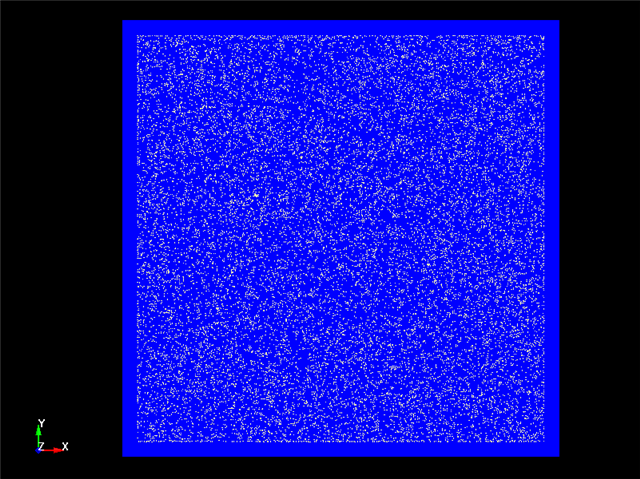

Fig.1
