No.455 ゴムシールの3次元解析(圧縮工程及び水圧負荷工程)

例題No.168ではゴムシールの2次元解析を扱いましたが、ここでは3次元モデルでシール解析及び水圧負荷工程の解析を行いました。
シール材にはゴム材料モデルを適用しています。上下の部材でシール材を圧縮後、水圧を作用させてシール性を評価します。
シール性の評価には面圧分布出力 intfor を使用します。

Keywords: rubber seal, seal evaluation analysis, compression load and hydro pressure, output d3plot and intfor files

Tool: Hyper Mesh v.14, LS-PrePost ver.4.5, LS-DYNA SMP Single Precision Win64 R910

なお,本事例はサンプルであることをご了承下さい。

May-21-2017

 rubber seal analysis 3d

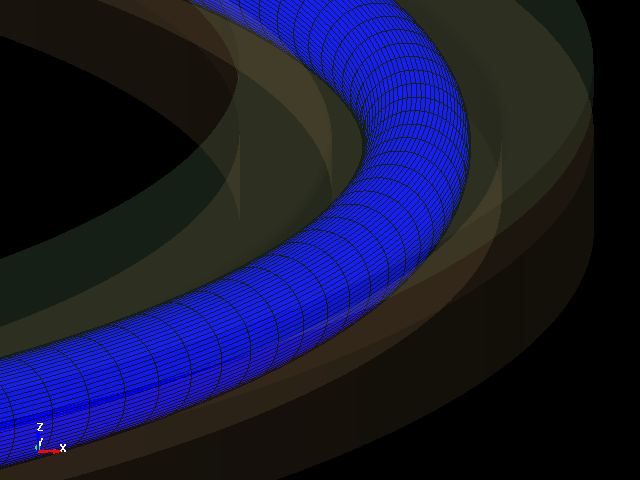

Fig.1 Rubber seal analysis 3d, compression and hydro pressure process, section plane

 rubber seal analysis 3d

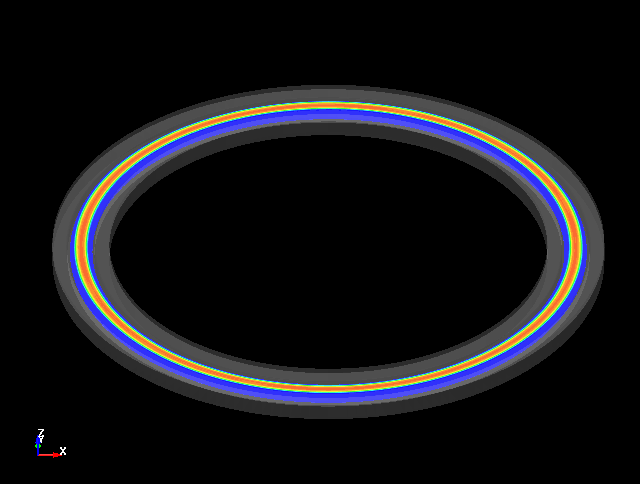

Fig.2 interface pressure

 rubber seal analysis 3d
Fig.3 before compression

 rubber seal analysis 3d
Fig.4 after compression

 rubber seal analysis 3d
Fig.5 mises stress

 rubber seal analysis 3d
Fig.6 mises stress (after compression)

 rubber seal analysis 3d
Fig.7 mises stress (after acted on hydro pressure)

 rubber seal analysis 3d
Fig.8 mises stress (section plane)

 rubber seal analysis 3d
Fig.9 mises stress (section plane)

 rubber seal analysis 3d
Fig.10 interface pressure (after compression)

 rubber seal analysis 3d
Fig.11 interface pressure (after acted on hydro pressure)
