No.467 Hydro static pressure within a tank using new sph formulation

LS-DYNA R11 で、SPH にNew formulation type=15 が追加されました。流体挙動を示す材料に対して適切な静水圧分布を表現することができます。ここでは、燃料タンク内の燃料をSPH要素でモデル化して定常状態における燃料の静水圧分布を評価しました。LS-DYNAのSPHのデフォルト設定であるform type=0 と 15 について比較した結果を示します。

Keywords: SPH New formulation type=15, Fuel Tank, SPH, Hydrostatic pressure distribution

Tool: LS-PrePost ver.4.6, LS-DYNA MPP Single Precision Win64 R11

なお，本事例はサンプルであることをご了承下さい。

Oct-28-2018

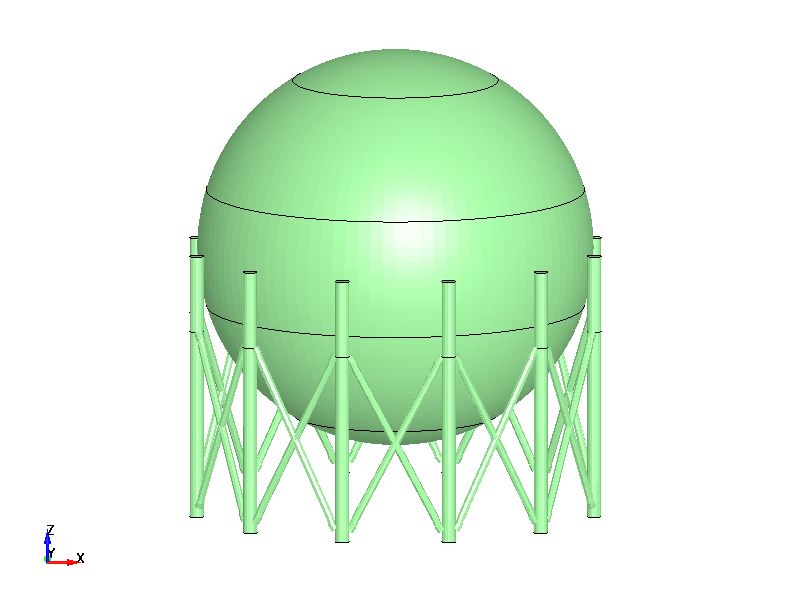

Fig.1 Fuel Tank Model / Shell and Beam elements

Fig.2 SPH Fuel within a tank

Fig.3 SPH Fuel steady state / form=0

Fig.4 SPH Fuel hydrostatic pressure / form=0

Fig.5 SPH Fuel steady state / form=15

Fig.6 SPH Fuel hydrostatic pressure / form=15
