No.496 Deep Drawing of Square Cup

角筒の深絞り加工解析例です。参考文献に壁割れの研究例として記載されているモデルをシミュレーションしました。実験で割れているところの塑性ひずみが大きくなっています。
参考文献:岡本 豊彦、林 豊「角筒絞りのWall Breakageについて 」塑性と加工 1966-11 p.584-593

Keywords: Circle grid method, Deep Drawing, Study of a Wall Breakage

Tool: LS-PrePost ver.4.8, LS-DYNA MPP Single Precision Win64 Beta 147811

なお,本事例はサンプルであることをご了承下さい。

June 15 2020 create a new entry

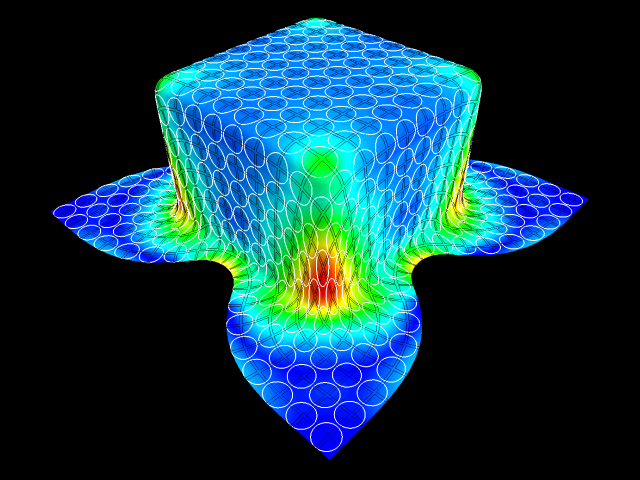

 Deep Drawing of Square Cup
Fig.1
