No.509 Advanced Non Linear Static Implicit Finite Element Analysis / LS-DYNAの静的陰解法による非線形有限要素解析

CVジョイントブーツの大変形解析を、LS-DYNAの静的陰解法を用いて解析しました。ゴム製蛇腹の部分の材料モデルには、超弾性体モデル(Ogden Rubber model)を使用してモデル化しました。また蛇腹同士の自己接触を考慮した解析を行っています。陰解法が扱う問題としては、非線形性が大きい解析となるので、収束解を得るためには、陰解法の非線形解法の設定をうまく調整してあげる必要があります。何も調整しないでデフォルト設定のまま解析を行っても、途中で収束解が得られなくなり解析が終了しやすい問題です。陽解法であれば、この程度の変形を解析することはそれほど難しいことではありませんが、陰解法だと極端に難易度が高くなり、また計算時間も長くなりがちです。つまり、本解析は非線形性が大きい問題をLS-DYNAの静的陰解法で解析している点が特徴です。

Keywords: Rubber CV joint boots, Large deformation, Advanced Non-Linear FEA, Ogden Rubber model, Self-Contact

Tool: LS-PrePost ver.4.8, LS-DYNA MPP Win64 R12.0

なお,本事例はサンプルであることをご了承下さい。

April 30, 2021 create a new entry

 Advanced Non-Linear Finite Element Analysis

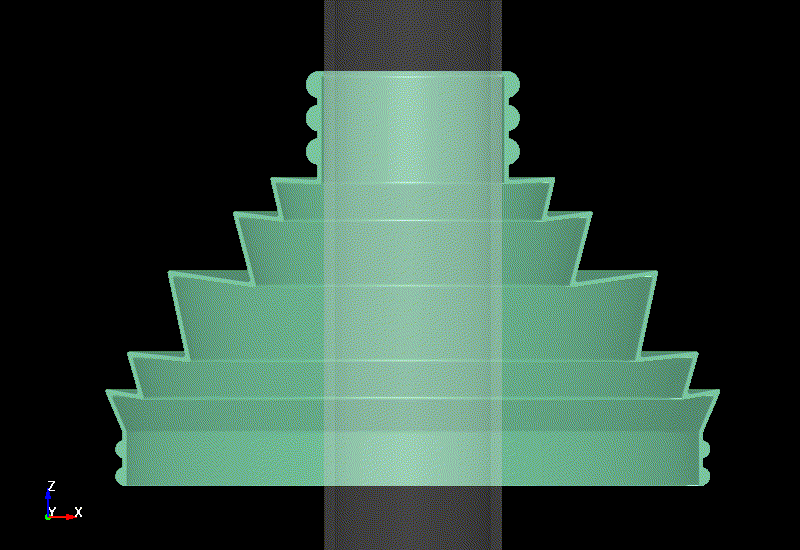

Fig.1 larage deformation of CV joint boots (1) / ゴム製蛇腹の大変形挙動 (1)

 Advanced Non-Linear Finite Element Analysis
Fig.2 larage deformation of CV joint boots (2) / ゴム製蛇腹の大変形挙動 (2)

 Advanced Non-Linear Finite Element Analysis
Fig.3 larage deformation of CV joint boots (3) / ゴム製蛇腹の大変形挙動 (3)

 Advanced Non-Linear Finite Element Analysis
Fig.4 larage deformation of CV joint boots (4) / ゴム製蛇腹の大変形挙動 (4)

 Advanced Non-Linear Finite Element Analysis
Fig.5 larage deformation of CV joint boots (5) / ゴム製蛇腹の大変形挙動 (5)

 Advanced Non-Linear Finite Element Analysis
Fig.6 larage deformation of CV joint boots (6) / ゴム製蛇腹の大変形挙動 (6)

 Advanced Non-Linear Finite Element Analysis
Fig.7 larage deformation of CV joint boots (7) / ゴム製蛇腹の大変形挙動 (7)

 Advanced Non-Linear Finite Element Analysis
Fig.8 larage deformation of CV joint boots (8) / ゴム製蛇腹の大変形挙動 (8)

 Advanced Non-Linear Finite Element Analysis
Fig.9 larage deformation of CV joint boots (9) / ゴム製蛇腹の大変形挙動 (9)

 Advanced Non-Linear Finite Element Analysis
Fig.10 larage deformation of CV joint boots (10) / ゴム製蛇腹の大変形挙動 (10)

 Advanced Non-Linear Finite Element Analysis
Fig.11 larage deformation of CV joint boots (11) / ゴム製蛇腹の大変形挙動 (11)

 Advanced Non-Linear Finite Element Analysis
Fig.12 larage deformation of CV joint boots (12) / ゴム製蛇腹の大変形挙動 (12)
