DES Shotbag Impact Test Analysis of Glass Plate

Discrete Element Sphere で Shot Bag をモデル化したガラス板のショットバッグインパクト試験の解析例です。 ショットバッグの内容物は連続体ではないのですが、DESが利用できるまでは連続体でモデル化して我慢するしかありませんでした。 しかしDESを利用することでインパクター挙動を忠実に模擬できるようになるため、ガラス板の衝撃試験解析が実用圏内に入ってきました。

Keywords:DES,Shot Bag Impact Test of Glass Plate

なお,本事例はサンプルであることをご了承下さい。

March-06-2013

DES Glass Impact Test Analysis

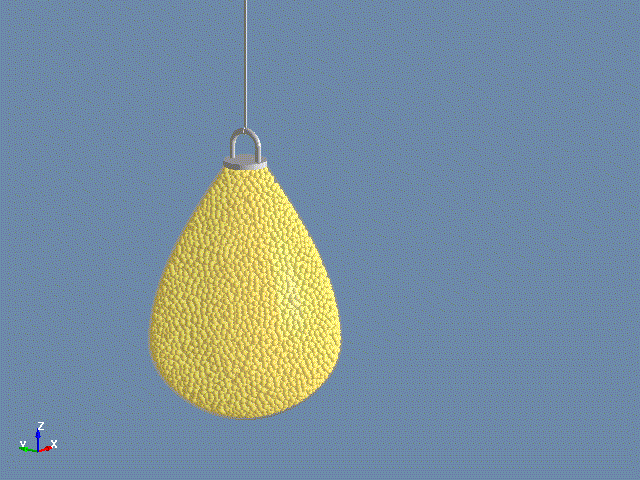

Fig.1 Glass Plate Impact Test by Shotbag using DES

DES Glass Impact Test Analysis
Fig.2 Glass Plate Impact Test by Shotbag using DES

DES Glass Impact Test Analysis
Fig.3 Glass Plate Impact Test by Shotbag using DES

DES Glass Impact Test Analysis
Fig.4 Effective Stress Distribution

DES Glass Impact Test Analysis
Fig.5 Effective Stress Distribution
