Linear Static / Scordelis-Lo Roof Benchmark Test Analysis

LS-DYNAのLinear Static 領域への適合性を検討するために Scordelis-Lo Roof のBenchmark Test を行いました。 アーチ部の分割数をNとしたときの、ルーフエッジ中央部のZ-Displacementの収束性を確認しました。 要素はシェル要素 ELFORM Type=16 を用いて検証しました。文献記載のTarget Solution は 0.3024 です。

Keywords:Linear Static,Scordelis-Lo Roof,ELFORM 16 Shell(FI)

Reference : Richard H.Macneal : Finite Elements : Their Desing and Performance p.12

なお，本事例はサンプルであることをご了承下さい。

March-07-2013

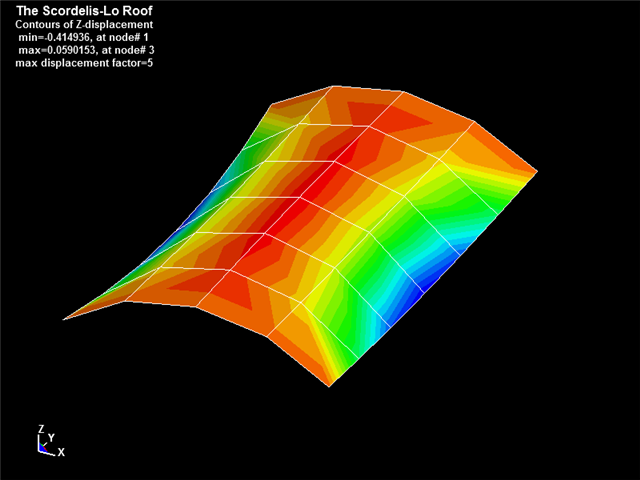

Fig.1 Number of divisions of the arc is 2 (N=2)

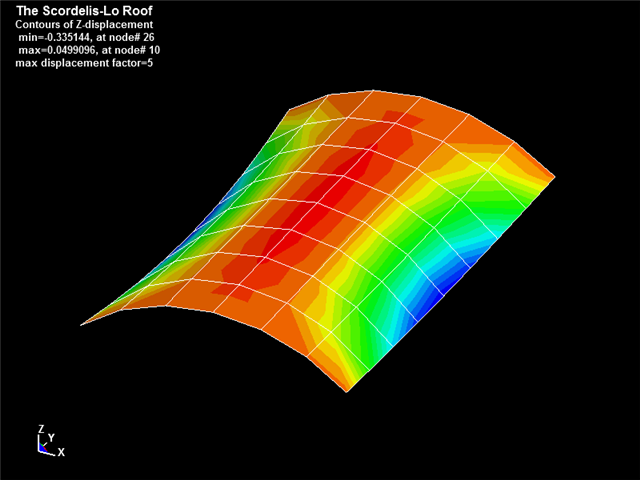

Fig.2 Number of divisions of the arc is 3 (N=3)

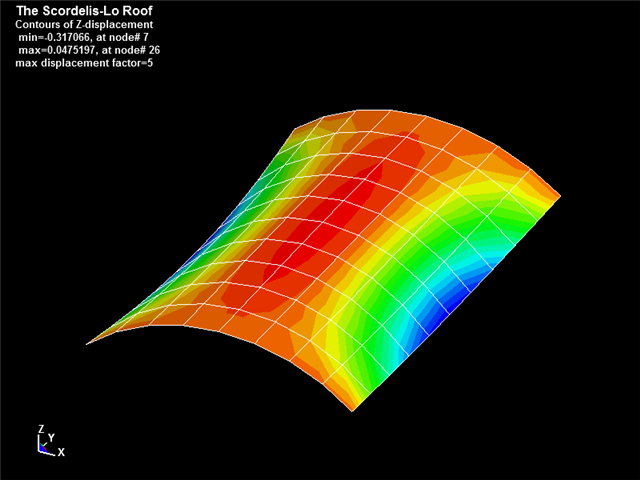

Fig.3 Number of divisions of the arc is 4 (N=4)

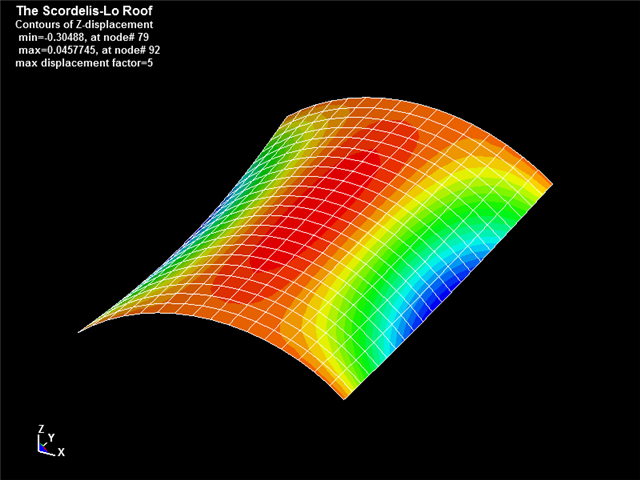

Fig.4 Number of divisions of the arc is 8 (N=8)

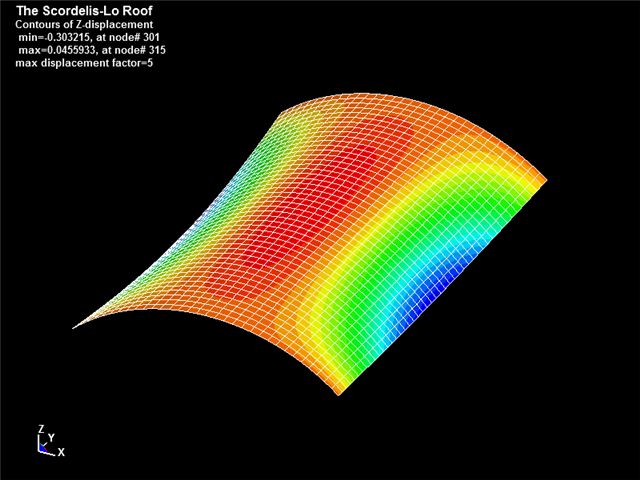

Fig.5 Number of divisions of the arc is 16 (N=16)

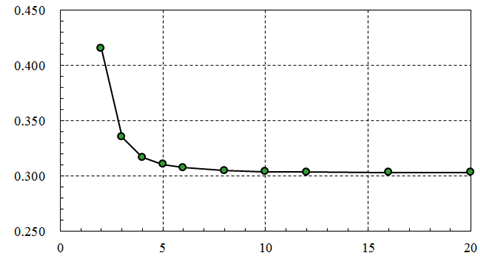

Fig.6 Benchmark Results X=N ,Y=Z-disp Target solution is 0.3024
