No.430 Non-linear buckling analysis of thin-walled cylinder being subjected to twisting load

ねじり荷重を受けた薄肉円筒の非線形座屈解析をLS-DYNAの陰解法でシミュレーションした事例です。円筒内部に内圧荷重を負荷しない場合と、負荷した場合の解析を行いました。内圧荷重の有無で変形モードが異なることがわかります。

Keywords: Buckling Analysis, Non-Linear Implicit LS-DYNA, *Section_shell elform=10(BWC)

Tool: LS-PrePost ver.4.3, LS-DYNA SMP Double Precision R800 Win64

なお，本事例はサンプルであることをご了承下さい。

December-31-2015

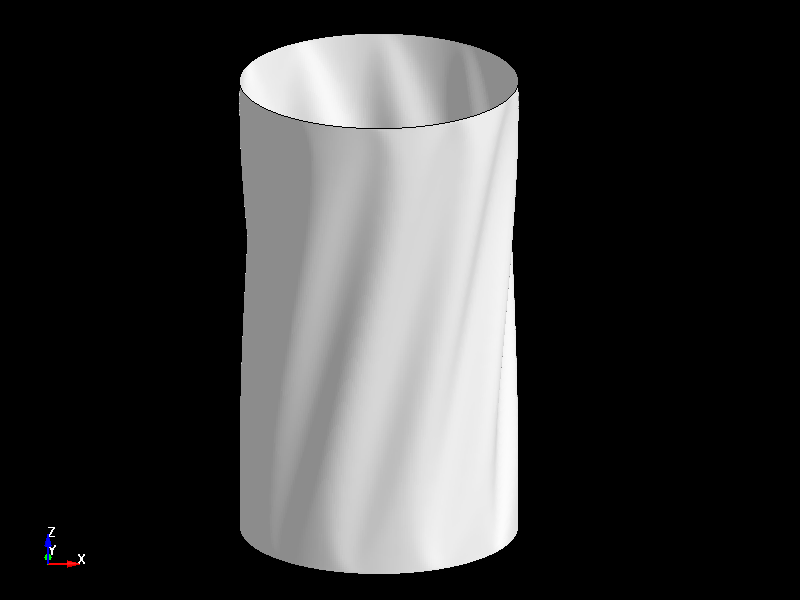

Fig.1 Without internal pressure / deformation

Fig.2 With internal pressure / deformation

Fig.3 Without internal pressure / vm-stress

Fig.4 With internal pressure / vm-stress

Fig.5 With internal pressure / resultant displacement / Line Contour

Fig.6 With internal pressure / resultant displacement / Line Contour
