No.474 Adaptive Solid to SPH を定義したグラスの落下衝撃解析 3

例題469のADAPTIVE_SOLID_TO_SPH 機能を組み込んだ落下衝撃解析モデルの落下姿勢を変更して LS-DYNA R11 で計算しました。 本ケースも debris simulation モデルを使用して解析を行いました。

Keywords: SPH, ADAPTIVE_SOLID_TO_SPH, debris simulation, MAT_ADD_EROSION, ERODING CONTACT

Tool: LS-PrePost ver.4.6, LS-DYNA MPP Single Precision Win64 R11

なお，本事例はサンプルであることをご了承下さい。

Nov-11-2018

Fig.1 SPH / Glass Drop Impact simulation with adaptive solid to sph

Fig.2 SPH / Glass Drop Impact simulation with adaptive solid to sph

Fig.3 SPH / Glass Drop Impact simulation with adaptive solid to sph

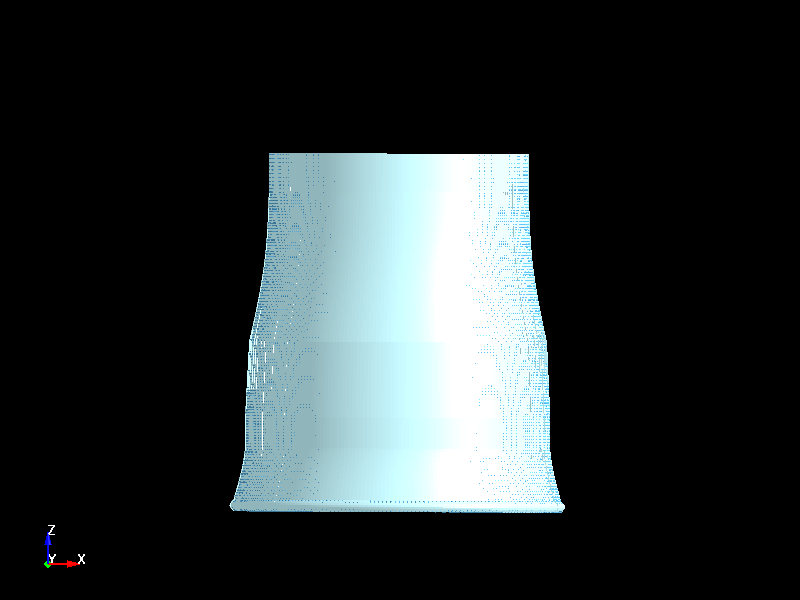

Fig.4 SPH / Glass Drop Impact simulation with adaptive solid to sph

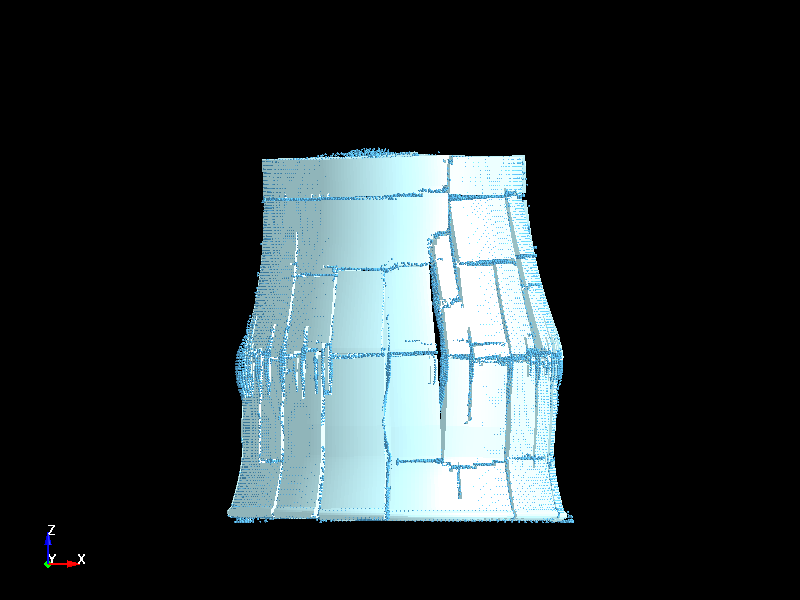

Fig.5 SPH / Glass Drop Impact simulation with adaptive solid to sph

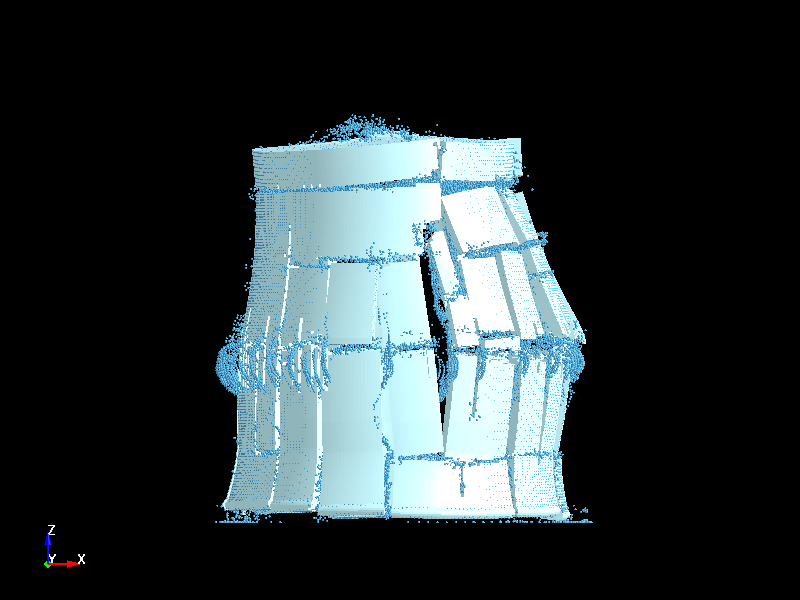

Fig.6 SPH / Glass Drop Impact simulation with adaptive solid to sph

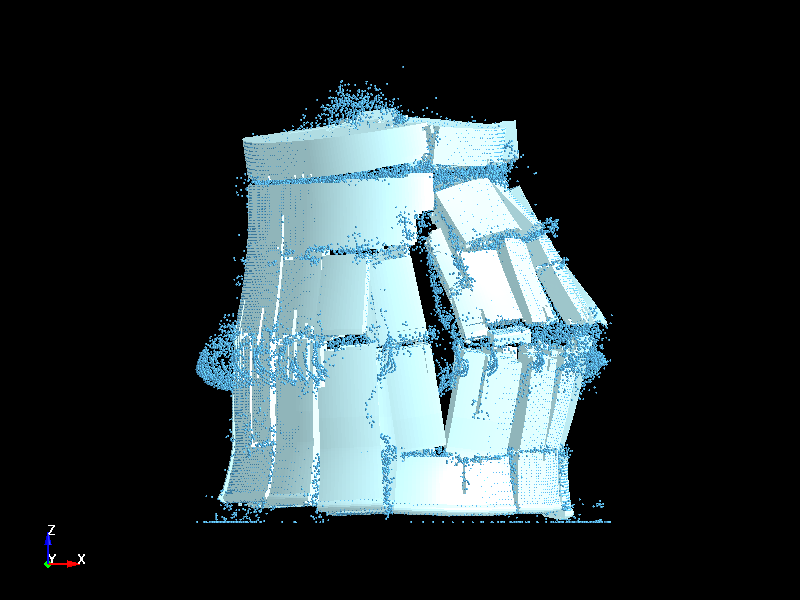

Fig.7 SPH / Glass Drop Impact simulation with adaptive solid to sph

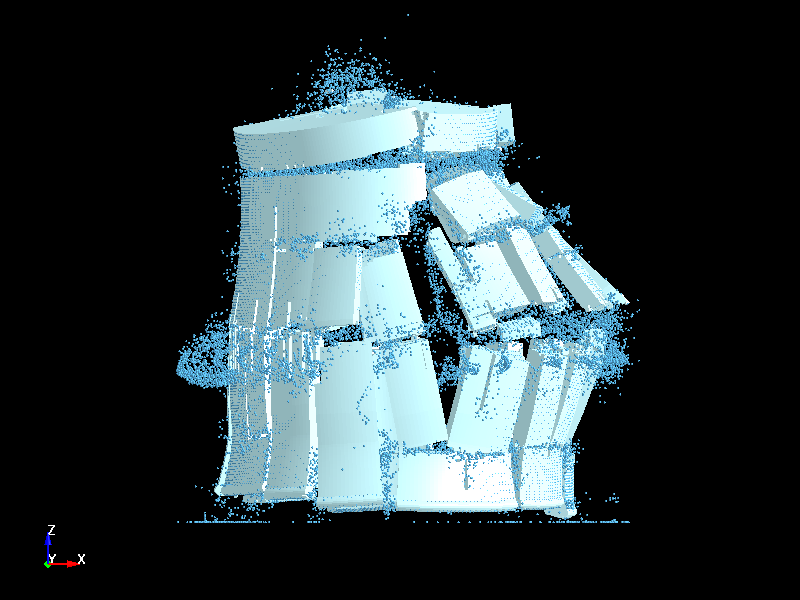

Fig.8 SPH / Glass Drop Impact simulation with adaptive solid to sph

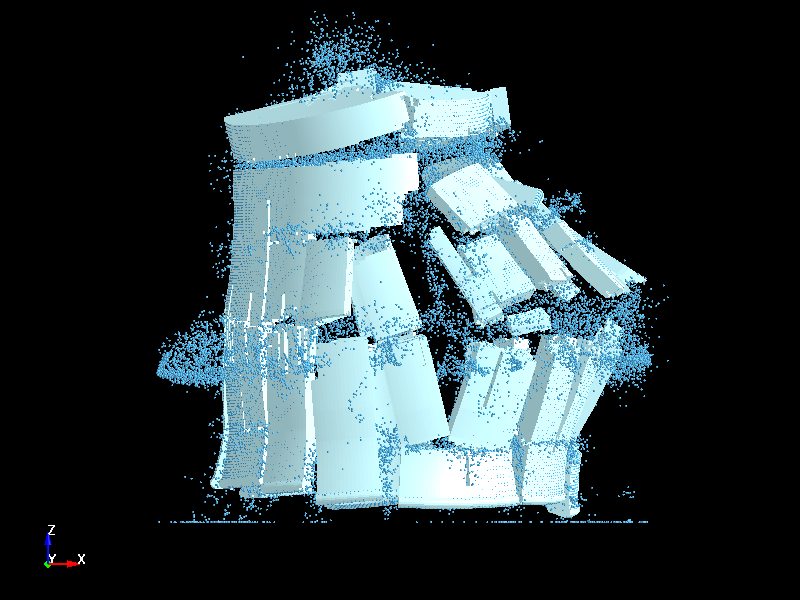

Fig.9 SPH / Glass Drop Impact simulation with adaptive solid to sph

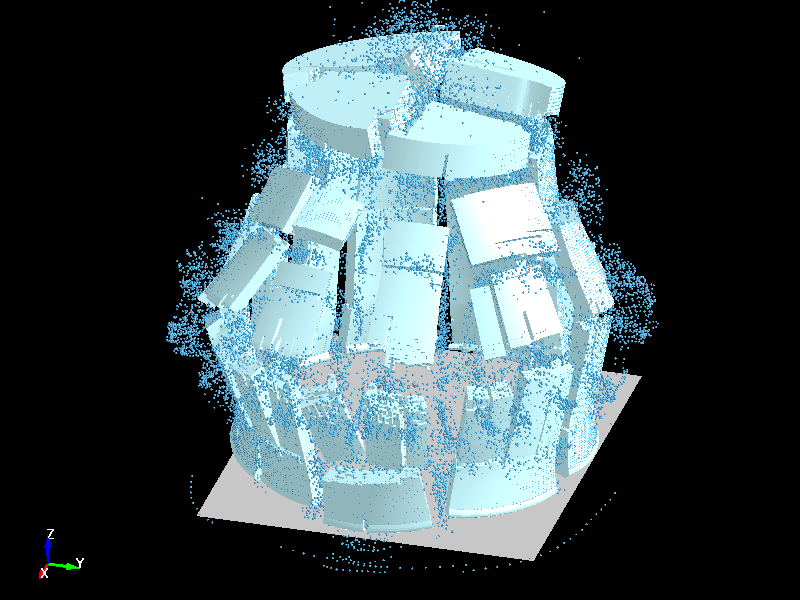

Fig.10 SPH / Glass Drop Impact simulation with adaptive solid to sph

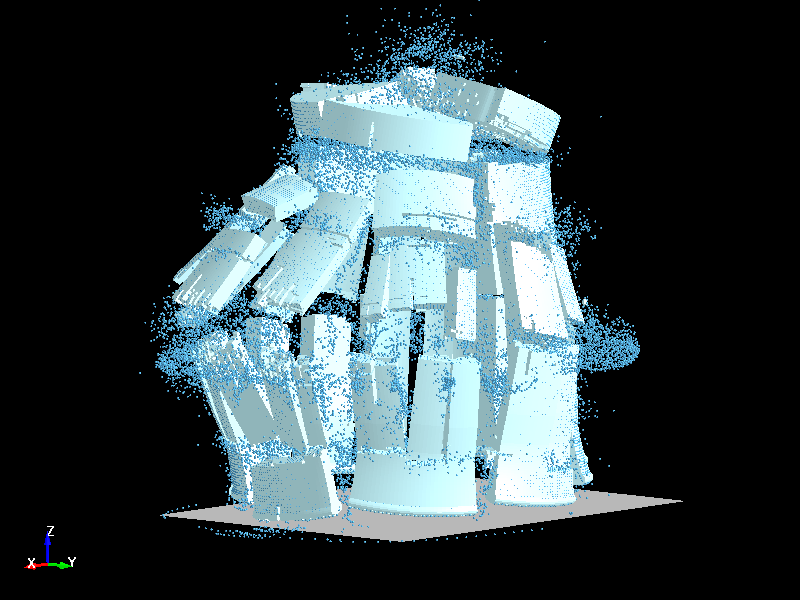

Fig.11 SPH / Glass Drop Impact simulation with adaptive solid to sph

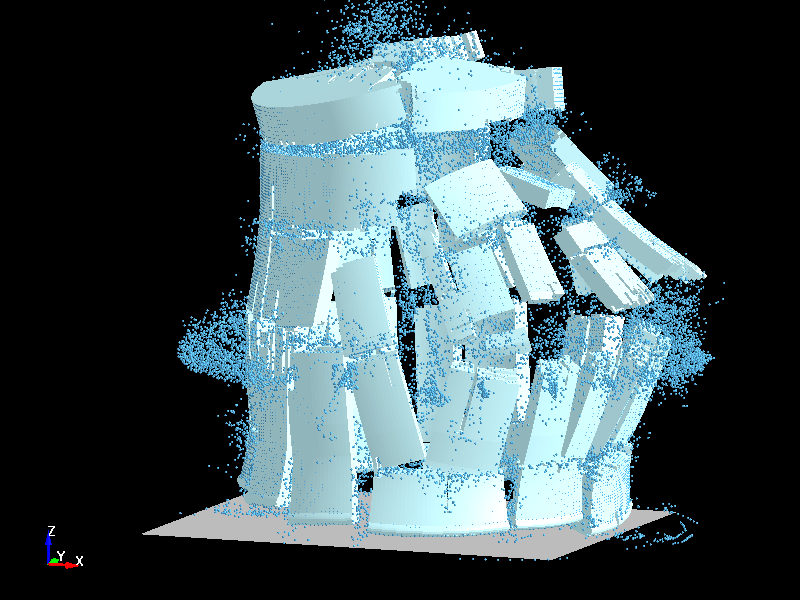

Fig.12 SPH / Glass Drop Impact simulation with adaptive solid to sph
